水管锅炉|操作和类型的水管锅炉

一个水管锅炉是这样的锅炉内的水加热管和热气体包围了他们。这是水管锅炉的基本定义。实际上这个锅炉是相反的火管锅炉在热气体通过管道,四周都是水。

水管锅炉的优点

有很多水管锅炉的优点由于这些类型的锅炉本质上是用于大吗热电站。

1. 更大的加热表面可以通过使用更多的水管道。
2. 由于对流的流动,流动的水比火管锅炉要快得多,因此传热速率是成果转化为更高的效率高。
3. 非常高的压力为140公斤/厘米²可以获得顺利。

水管锅炉的工作原理

的水管锅炉的工作原理非常有趣和简单。
让我们画一个非常基本的图水管锅炉。它主要由两个鼓,一个是上鼓称为蒸汽鼓其他下鼓称为泥浆鼓。这些上鼓和下鼓与两管即down-comer和立管,如图片所示。

水在较低的鼓和立管连接,加热和蒸汽产生的自然上鼓。上鼓蒸汽分开水自然和存储在水面之上。寒冷的水是美联储从给水入口上鼓,这水比温度较低的水重鼓的立管,冷的水通过立管向上推热的水。所以有一个对流的流动的水锅炉系统。

越来越多的蒸汽产生的压力封闭系统增加阻碍这个对流的水流,因此生产蒸汽速度变得慢的比例。如果蒸汽槽蒸汽出口,系统内的压力下降,因此水的对流的流动变得更快,更快的蒸汽产量。通过这种方式,水管锅炉能控制自己的压力。因此,类型的锅炉被称为是自我控制的机器。

类型的水管锅炉

有很多类型的水管锅炉。

1. 卧式直管锅炉。
2. 弯管锅炉。
3. 旋风锅炉。

卧式直管锅炉又可以分为两种不同的类型,如

1. 纵向鼓锅炉
2. 交叉锅炉鼓。

弯管锅炉也可以分为四种不同的类型,如

1. 两个鼓形弯管锅炉。
2. 三个鼓形弯管锅炉。
3. 低着头三鼓弯管锅炉。
4. 四个鼓形弯管锅炉。

横向或纵向或Babcock-Wilcox水管锅炉

建设Babcock-Wilcox锅炉

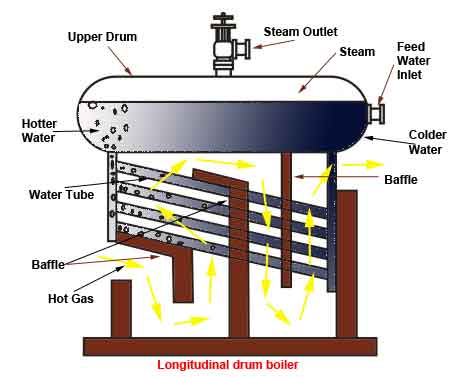

Babcock-Wilcox锅炉也被称为纵向鼓锅炉或卧式管锅炉。在这种类型的锅炉,一个圆柱形筒纵向放置高于热室。后方的来者管都是鼓,鼓前立管安装如图。这些down-comer管和立管连接到对方5^o到15^o直接水管如图。

纵向鼓水管锅炉的工作原理

巴布科克- Wilcox锅炉的工作原理取决于thermonyphon原则。纵向放置鼓所建设的纵向鼓锅炉,是由冷板牙在其后方给水入口。冷的水是重摔倒时通过down-comer安装后部的鼓。从down-comer水进入在水平管变热、更轻。

水变得更轻,它通过这些倾向于水平管,最终回到锅炉鼓通过立管。在旅行期间的水通过斜管,它吸收热量的热气体,围绕着水管,因此蒸汽泡沫中创建这些管子。这些蒸汽泡沫来蒸汽鼓通过立管和自然分离水和占据空间高于水面的纵向鼓巴布科克-威尔科克斯锅炉。

交叉鼓水管锅炉

建设跨鼓水管锅炉

交叉鼓锅炉的本质上是一个变体纵向鼓锅炉。在交叉鼓锅炉蒸汽鼓被放置在热源交叉方式如图。这里,down-comer是安装在底部的鼓和立管安装在筒的顶部通过水平管如图。5^o到15^o斜管down-comer和立管连接管水Babcock-Wilcox锅炉的相同的方式。

交叉鼓锅炉的工作原理

的交叉鼓锅炉的工作原理是一样的纵向鼓锅炉。

1. 给水是美联储通过给水入口十字架鼓。
2. 然后通过down-comer管道和水向下进入斜水管放置在热室。
3. 在这里,水变热,蒸汽产生的水进入蒸汽室。
4. 在汽包蒸汽与水分离的自然方式。

弯管锅炉锅炉或英镑

弯管锅炉或英镑锅炉开发版的吗水管锅炉。弯管锅炉的工作原理是或多或少与其他水管锅炉,但它利用四鼓。

弯管锅炉的建设

三个桶放置在热源在图所示。第四鼓是放置在热室,这第四个鼓与上层水弯管的三个蒸汽鼓的帮助下。上三个鼓与均衡器管如图。蒸汽来自均衡器管。

弯管的工作原理或斯特林锅炉

给水首先进入正确的最上层鼓。由于密度这归结在低水鼓。水,水鼓和连接管道内另外两个上鼓,加热,因此蒸汽泡沫产生。这是最基本的弯管锅炉的工作原理。

斯特灵容量锅炉

斯特灵容量锅炉远高于巴布科克-威尔科克斯锅炉每小时高达50000公斤和压力高达60公斤/厘米²。
