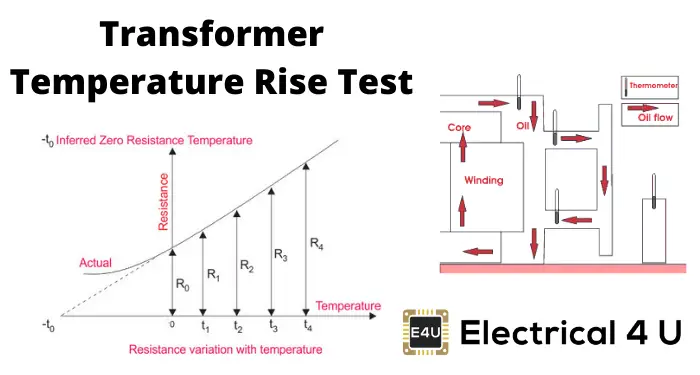

变压器的温升试验

一个温升试验变压器是一个重要的测试应包括在任何类型的测试变压器的油。在这个测试中,我们检查是否变压器绕组的温升限制和变压器油由制造商指定的。

温升试验变压器的最大石油

1. 首先,变压器低压绕组的短路。
2. 然后一个温度计是变压器顶盖放在一个口袋里。其他两个温度计放置在冷却器的进口和出口分别银行。
3. 的电压这样的值应用于高压绕组输入功率等于空载损失加上负载损失修正参考温度75^oC。
4. 总损失由三个测量瓦特计方法。
5. 在测试期间,每小时的最高油温的温度计已经放置在顶部盖的口袋里。
6. 每小时温度计的读数放置在冷却器的进口和出口银行也指出计算石油的平均温度。
7. 测量环境温度的温度计放置在变压器三个或四个点位于1 - 2米的距离,一半冷却变压器表面。
8. 温升试验变压器的最大石油应该持续到顶部油温达到一个近似稳定值意味着测试将会一直持续到的温度增量最大石油变得小于3^o在一个小时。这个稳定值的最大石油作为最终确定变压器绝缘油的温度上升。

9. 有另一种方法测定油温。测试是可以一直持续到顶部油温上升相差超过1^oC每小时连续四个小时。劳阅读在此期间作为最终值温度上升的石油。

在最高油变压器温升试验中,我们短路LV绕组和高压绕组施加一个电压。所以对于满载额定当前的流变压器,所需的电源电压将远低于额定电压变压器。我们知道变压器的铁心损耗取决于电压。所以不会有任何相当大的核心损失发生在变压器在这个测试。但对变压器油的实际温升,我们必须弥补缺乏核心损失额外变压器的铜损。来弥补这些损失,变压器的电流从源多变压器的额定的值。

气温上升限制变压器油浸,在下表中给出

注:这些气温上升限制在上面提到的表温度以上冷却介质的温度上升。这意味着这些区别绕组或油温及温度的冷却空气或水。

在变压器绕组温升试验

1. 完成后的最高温升试验变压器油变压器的电流减少其额定值和维持一个小时。
2. 关掉一个小时供应后,短路和供应连接到高压侧短路连接LV一边打开。
3. 但是,球迷和泵一直运行(如果有的话)。

4. 然后电阻测量绕组的很快。
5. 但总有至少3到4分钟时间差距首先测量电阻和即时关掉变压器,这是不可避免的。
6. 然后电阻测量在同一3到4分钟时间间隔在15分钟。
7. 热电阻和时间绘制的图形,从绕组电阻(R₂)的即时关闭可以推断。
8. 从这个价值,θ₂,绕组温度的即时关闭可以由下面的公式





   在那里,R₁耐寒性的绕组温度t₁。

确定绕组温度上升,我们必须运用以上讨论了间接法。这意味着热绕组电阻测量和确定,然后从这个值计算绕组温升,通过应用电阻温度关系公式。这是因为与石油不同变压器的绕组是无法访问外部温度测量。
