火力发电厂是什么?
热发电装置或热发电站是最传统的来源电力。火力发电厂也称为煤炭火力发电厂和汽轮机电厂。
让我们深入火力发电计划是如何工作的。
热电站的理论
的理论热发电站或者是热发电站的工作是非常简单的。一个发电装置主要由交流发电机汽轮机的运行与帮助。高压锅炉的蒸汽获得。
通常在印度、烟煤、褐煤、泥炭作为燃料使用锅炉。烟煤作为锅炉燃料挥发分从8到33%,灰分含量5 ~ 16%。为了提高热效率,煤炭用于锅炉以粉末形式。
在一个燃煤火力发电厂,在高压产生的蒸汽蒸汽锅炉由于燃烧的燃料在锅炉炉(煤粉)。这蒸汽过热器进一步加热晚餐。
这个过热蒸汽进入涡轮,涡轮叶片转动。涡轮机械所以加上一个交流发电机它的转子旋转涡轮叶片的旋转。
后进入汽轮机的蒸汽压力突然下降,相应的蒸汽的体积会增加。
传授能源涡轮转子后,蒸汽通过涡轮叶片进入冷凝器。
冷凝器,冷水流通的帮助下泵低压湿蒸汽凝结。
这冷凝水进一步提供低压热水器的低压蒸汽增加给水的温度;它在高压再次加热。
更好的理解,我们的每一步提供的功能热电站如下所示,
- 首先,煤粉燃烧到蒸汽锅炉的炉。
- 高压锅炉生产的蒸汽。
- 然后通过此蒸汽过热器,它进一步升温。
- 这个超级加热蒸汽然后进入高速涡轮机。
- 在涡轮,这蒸汽力旋转涡轮的涡轮叶片,这意味着存储高压蒸汽的势能转化为机械能。

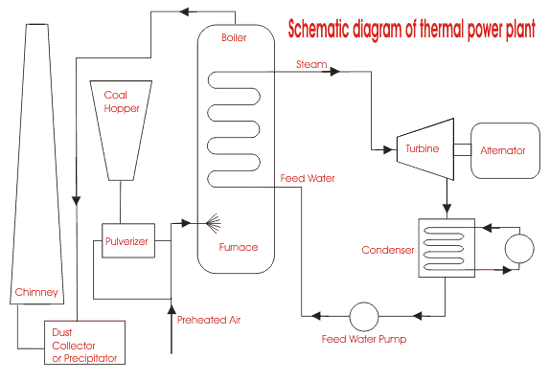

电厂的线路图
- 旋转涡轮叶片后,已经失去了高压蒸汽,通过涡轮叶片,并进入冷凝器。
- 冷凝器,冷水流通的帮助下泵的低压湿蒸汽凝结。
- 这冷凝水然后进一步提供低压热水器的低压蒸汽增加给水的温度,然后再在高压加热器加热的高压蒸汽用于加热。
- 在热电站汽轮机作为原动力的交流发电机。

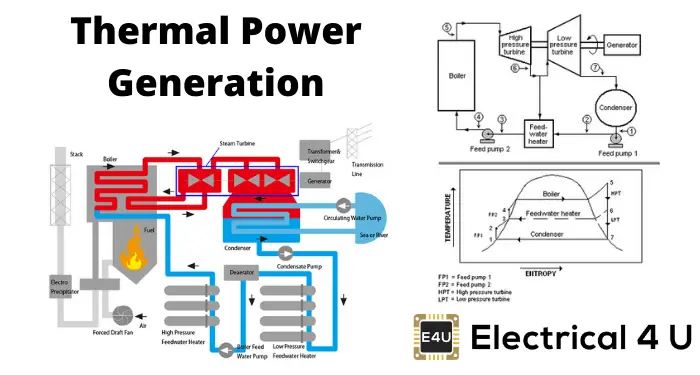

火力发电厂的概述
典型的热电站运行周期,如下所示。
工作流体是水和蒸汽。这就是所谓的给水和蒸汽循环。理想的热力循环的操作热电站相似的是郎肯循环。
蒸汽锅炉,水加热通过燃烧燃料在空气炉,锅炉的功能是给干过热蒸汽在所需的温度。所产生的蒸汽用于驱动蒸汽涡轮发电机。
这是耦合的涡轮机同步发电机(通常是一个三相同步发电机),产生电能。
汽轮机的排汽可以凝结成水涡轮机的蒸汽冷凝器,吸在非常低的压力和允许的蒸汽涡轮机的扩张压力很低。
冷凝操作的主要优势是蒸汽的能量提取每公斤的增加,从而增加效率,再送入锅炉的冷凝物减少新鲜给水。
凝析油和一些新鲜的化妆给水再次由泵送入锅炉(称为锅炉给水泵)。
在冷凝器,蒸汽由冷却水浓缩。通过冷却塔冷却水回收。这就构成了一个冷却水电路。
允许周围空气粉尘过滤后进入锅炉。同时,锅炉的烟气出来并通过栈精疲力竭到大气中。这些构成空气和烟气电路。
空气的流动以及蒸汽锅炉内的静压(称为吃水)是由两个球迷强制通风(FD)风扇和诱导通风(ID)风扇。

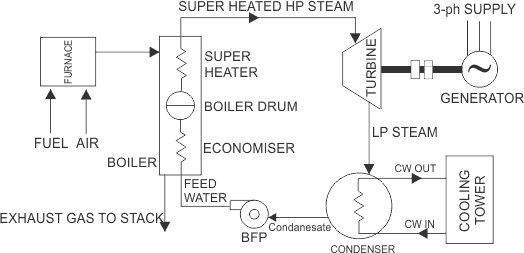

一个典型的热电站的总计划以及不同的电路所示。
在锅炉内部,有各种各样的热交换器,即。省煤器,蒸发器(没有显示在上面的图中,它基本上是水管道,即下水管立管电路),超级加热器(有时回热器,空气预热器也存在)。
在锅炉给水加热到大量烟气的余热。
锅炉汽包保持头部的自然循环两相混合物(蒸汽+水)通过水管道。
还有一个超级加热器也需要从烟气和热引起的温度蒸汽按要求。
热电站或工厂的效率
蒸汽动力装置的总体效率被定义为热量的比例相当于输出电煤的燃烧热。的整体效率热电站或植物不同20%来26%这取决于工厂生产能力。
| 已安装工厂生产能力 | 平均总热效率 |
| 高达1兆瓦 | 4% |
| 1 mw 10兆瓦 | 12% |
| 10 mw 50 mw | 16% |
| 50兆瓦到100兆瓦 | 24% |
| 100 mw以上 | 27% |
火力发电厂的位置
热电站或热电厂一个终极目标业务盈利。因此优化利润,站的位置非常重要的因素。
发电装置位置的优化组成部分的经济。
最经济的发电厂的位置可以由图形方法如下所述,
最经济和理想电厂的重心位置加载,因为对于这样一个发电植物的长度电力传输网络将最低,因此系统的资本成本是降低。

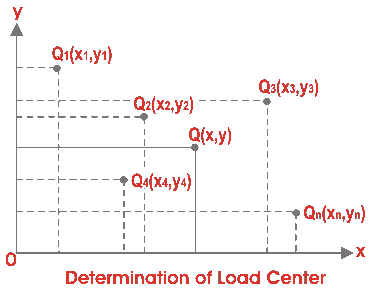

让我们解释图解法,X和Y是两个参考轴。
让我们问1(x1y1),问2(x2y2),问3(x3y3),问4(x4y4),………………………………………。和问n(xnyn)n负荷中心的数量。

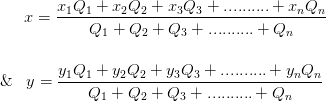

从上面的图表,重心的坐标的负载,Q (x, y)
热电站的位置是最好的重心的负载,但是很多时候是不可能建立一个火力发电厂的CG负载。
因为通常的CG点负载可能的核心城市。所以其他的点被认为是决定best-optimized发电厂的位置。
- 的发电装置必须建立在这样一个地方土地的成本是相当合理的。
- 土地应该这样收购私人财产必须最低。
- 需要大量的冷却水的冷凝器等热发电装置,因此植物最好应该坐落在大源的自然水源如大河。
- 大量的燃料的可用性在一个合理的成本的一个主要标准选择厂址。
- 工厂应该建立在飞机的土地上。
- 土壤应该这样的,它应该提供一个良好的植物和建筑和坚实的基础。
- 的火力发电厂位置不应该非常接近密集的地方有烟,噪音蒸汽,蒸汽水等。
- 必须有充足的发展未来需求的范围。
- 的地方的除灰装置热发电站附近应该也可以非常。
- 很高大的烟囱的电站不应该阻碍飞艇的交通量。
热电站的优点
热电站的优点包括:
- 经济低初始成本比任何其他发电厂。
- 土地需要不到水电站。
- 由于煤炭是主要燃料和其成本很便宜比汽油/柴油发电成本是经济。
- 维护更容易。
- 火力发电厂可以安装在任何位置运输和散装的水可用。
热电站的缺点
热电站的缺点包括:
- 热电站的运行成本较高是由于燃料,维修等。
- 大量的吸烟造成空气污染。热电站负责全球变暖。
- 来自于火力发电厂的热水有不利影响在水生生活水和扰乱生态。
- 火力发电厂的整体效率低是不到30%。
