叠绕组:单工、双圈绕组(公式和图表)

电枢绕组可以分为两种类型——吗圈绕组和波绕组。在这里,我们要讨论l美联社绕组和两个主要类型的圈绕组直流机器。betway网页版

这些被称为单纯形圈绕组及双圈绕组。

叠绕组是什么?

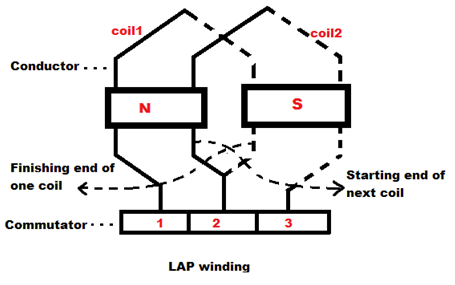

叠绕组是一个连续的线圈绕组相互重叠。它被命名为“圈”绕组,因为双打或回圈成功线圈。一叠绕组配置图如下所示。

结束在这个圈,最后一个线圈连接到一个换向器部分,结束,开始下一个线圈位于相同的磁极和与换向器部分。

图中我们可以看到,完成线圈- 1月底和年底开始线圈- 2换向片都是连接到- 2和线圈都是相同的磁极下的N极。

有两种不同类型的绕组圈:

1. 单纯形叠绕组
2. 双叠绕组

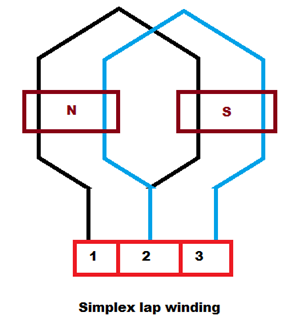

单纯形叠绕组

绕组中并行路径之间的刷子的数量等于极数单纯形叠绕组。

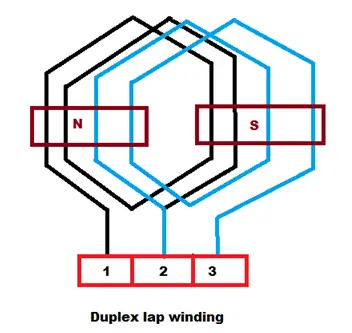

双叠绕组

一个绕组的数量之间的并行路径刷子是极数的两倍双叠绕组。

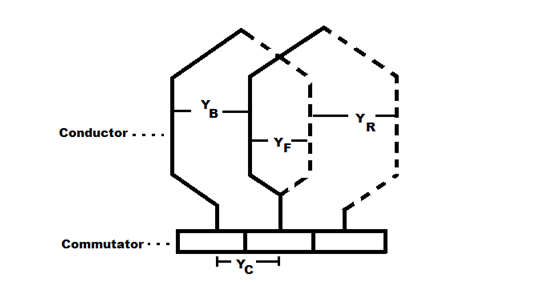

一些重要的点要记住而设计叠绕组:
如果,

• Z =的数量导体
• P =极数
• Y_B=回到球场
• Y_F=前节
• Y_C=换向器间距
• Y_一个=平均极距
• Y_P=极距
• Y_R=合成沥青

然后,后面和前面的音高相反的符号和他们不能相等。
Y_B= Y_F±2米

• m =绕组的多重性。
• m = 1单纯形叠绕组
• m = 2为双叠绕组

的时候,
Y_B> Y_F,它被称为进步的绕组。
Y_B< Y_F,它被称为退化的绕组。

背对面音高和音调必须是奇数。

合成沥青(Y_R)= Y_B- Y_F= 2米

Y_R就因为它是两个奇数的区别。

换向器间距(Y_C)= m±
叠绕组并行路径的数量= mP

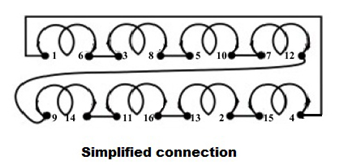

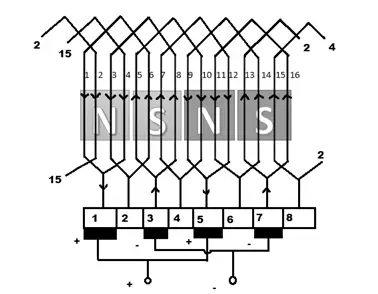

让我们从1开始^圣导体,

重新连接	前连接
1 - (1 + YB)= (1 + 5)= 6	6 (6 yF)= (6 - 3)= 3
3 (3 + 5)= 8	8 (8 - 3)= 5
5 (5 + 5)= 10	10(三)= 7
7 (7 + 5)= 12	12 (12)= 9
9 (9 + 5)= 14	14 (14)= 11
11 (11 + 5)= 16	16 (16-3)= 13
13 (13 + 5)= 18 = (18-16)= 2	2(18三)= 15
15 (15 + 5)= 20 = (20-16)= 4	4 (20-3)= 17 = (17-16)= 1

叠绕组的优点

圈绕组的优点包括:

1. 这蜿蜒的必然要求当前的应用程序,因为它有更多的并行路径。
2. 适用于低电压和高电流发电机。

叠绕组的缺点

圈绕组的缺点包括:

1. 它给少比波绕组电动势。这种绕组需要更多的没有。的导体给相同的电动势,从而导致绕组成本高。
2. 它有低效率利用电枢槽的空间。
