抑制门

我们已经讨论了很多关于逻辑门数字电子技术系统。我们知道有三个基本的门。和门，或门和不是盖茨以及NAND, NOR, EX-OR, EX-NOR等门。现在，当我们了解了逻辑电路的基础知识后，我们将讨论一种betway必威体育 精装版特殊类型的门。抑制门．很多时候，当需要启用或抑制逻辑信号时，会出现许多情况，这取决于某些其他控制输入。这就是需要这种逻辑门的地方。
这里的INHIBIT是指门电路产生固定的输出不管输入是什么，甚至输入是改变的。我们可以用一个例子来解释这一点，假设有一个4输入或非门1有固定的输入逻辑电平1。
然后我们将得到固定的输出' 0 '，不管其他输入是什么。当一个输入永久为' 1 '时，输出将始终为' 0 '。所以我们可以说固定这个输入永久地抑制了门的功能。这扇门会正常工作的或非门只有当该输入被更改为“0”级别时。以上说明说明了抑制功能。

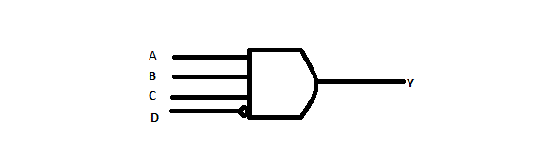

此功能也可用集成电路形成一个和门．它基本上是一个与门，它的一个输入被一个逆变器负。被否定的输入起抑制门的作用。或者，我们可以说，只有当负输入被设置为逻辑级别' 0 '时，门才会像与门一样工作。现在我们来看看这个电路符号真值表对于4输入抑制门．

在上图中，如果门的所有输入都永久地绑定在逻辑电平“1”上，那么在INHIBIT输入端的逻辑“0”将在输出端产生一个逻辑“1”，在INHIBIT输入端的逻辑“1”将产生一个逻辑“0”输出。现在我们来看看上面画的门的真值表。
