的齐纳二极管主要在反向偏置状态下工作。我们使用稳压齐纳二极管和电压稳定。它们为电压调节提供了一种低成本和无褶边的方法。这种类型的二极管的关键参数是齐纳击穿电压。齐纳击穿电压是最小反向偏置电压，低于该电压，二极管阻塞反向电流通过它，高于该电压，它导致大量反向偏置电流流过它。一旦反向电压达到齐纳击穿电压，则电压整个设备保持在这个水平。因此我们可以使用齐纳二极管进行电压调节。a的电压与电流曲线图二极管称为其特性。下面你可以看到它的特点。

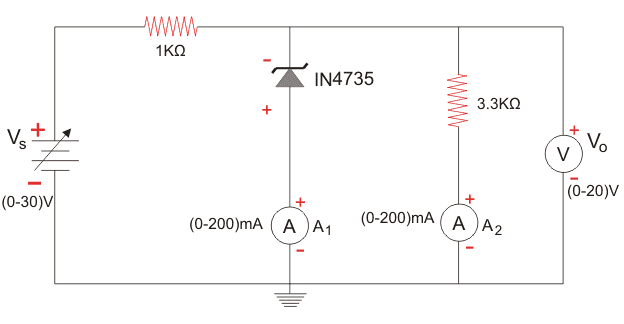

这里Vz为齐纳击穿电压。我们将学习一个实验来找出齐纳击穿电压并绘制齐纳二极管的特性．我们为什么要做这个实验?为了正确的电压调节，我们需要精确地找出什么电压应该跨越齐纳二极管．齐纳击穿电压应该接近我们想要的期望电压。因此，我们必须找出齐纳电压，以适当地使用该二极管的稳压。对于实验，我们将按照下面的电路图进行。
我们需要以下设备:
我们需要按上图所示连接电路。这个实验做起来相当简单。首先，我们将以反向偏置模式绘制曲线。为此，我们缓慢地、小步地增加反向偏置电压。当你这样做的时候，保持记录安培表阅读和电压表阅读。这里有两个安培表，一个与齐纳二极管串联，另一个与齐纳二极管串联电阻3.3kΩ。让我们称第一个是一个1第二个是A2．如果你一直这样做，经过一个特定的反向偏置电压值后，这个值当前的在一个1会突然飙升。记下此时的电压表读数。电压表的读数是齐纳击穿电压。继续增加反向偏置电压。我们会看到电压在整个二极管保持恒定，而通过它的电流一直在增加。记下电流表和电压表在反向偏置电压的不同值的读数。制表电流和电压的值。
做同样的实验，通过连接齐纳二极管在远期偏差。请注意下当前的和电压阅读。
| 电压 | 当前的 |
您的表格应该与上面所示的类似。填充表中的值。然后画出这些值对应的图。得到齐纳二极管的特性曲线。记录当前的在反向偏置模式时迅速增加。此值的电压是齐纳击穿电压。记下这个电压分开。
不同的稳压二极管有不同的击穿电压。我们应该选择击穿电压近似等于的齐纳二极管电压我们需要跨越设备。通过这个实验，我们可以直观地得到齐纳击穿电压。
