接地漏电断路器或ELCB
如果有任何当前的从任何电气装置泄漏，都必须有任何绝缘失效电路，必须正确检测到并防止它否则可能存在很大的电击，如果 - 任何人都触及安装。一个漏电断路器它有效。意味着它检测到地漏电电流，并通过打开相关的电源切断电源断路器．有两种漏电断路器,一个是电压ELCB.和其他当前ELCB．

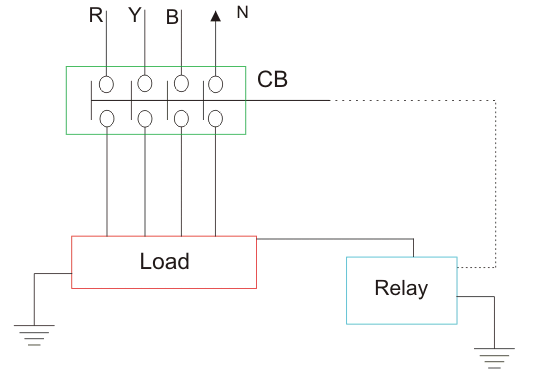

电压漏电断路器
的的工作原理电压ELCB很简单。继电器线圈的一个端子连接到设备的金属体以防止地球泄漏其他终端直接与地面连接。
如果发生任何绝缘故障或带电导线接触到设备的金属体，必须在连接到设备体和地的线圈的两端出现电压差。这个电压差产生电流流过继电器线圈。
如果电压差越过预定的极限，通过继电器的电流变得足够使继电器跳闸断路器断开设备的电源。该装置的典型特点是，它只能检测和保护与之相连的设备或装置。它不能检测系统其他部分的任何绝缘泄漏。学习我们的电mcq，以了解更多有关教育服务中心的运作。
电流ELCB或RCCB或剩余电流断路器
的当前地球漏电断路器的工作原理或者RCCB也是非常简单的电压操作ELCB，但理论是完全不同的剩余电流断路器比ELCB更敏感。
实际上，ELCB有两种，但一般做法是将基于电压的ELCB称为简单ELCB。基于电流的ELCB被称为RCD或RCCB。在这里，一个CT(电流互感器)铁芯通过相线和中性线通电。
单相剩余电流对铁芯上的相绕组和中性绕组的极性进行选择，使其在正常情况下磁动势与磁动势相对。假设在正常工作条件下，通过相线的电流在相线之间没有漏电的情况下将通过中性线返回。由于这两个电流是相同的，由这两个电流产生的合成磁动势在理想情况下也是零。
继电器线圈与CT铁芯上的另一个第三绕组作为次级绕组连接。这个绕组的两端与继电器系统相连。在正常工作条件下，第三绕组不会有任何电流循环，因为这里没有助势在铁心内由于等相和中性电流。当设备发生接地漏电时，可能会有一部分相电流通过漏电路径传给地面，而不是通过金属丝返回。因此，通过RCCB的中性电流的大小不等于通过RCCB的相电流。

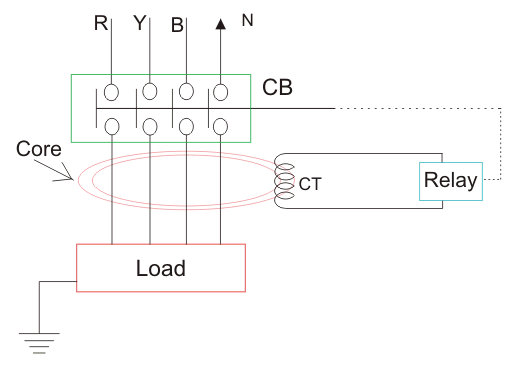

三相残留电流断路器或电流ELCB。当这种差异穿过预定值时，芯的第三次级绕组中的电流变得足够高，以致动电磁继电器连接到它。
该继电器导致相关的断路器跳闸，断开保护下设备的电源。剩余电流断路器有时也被称为剩余电流装置(RCD)，当我们考虑通过分离断路器连接到RCCB．这意味着，RCCB的整个部分除外断路器称为RCD。
