惠斯通桥电路理论与原则

惠斯通桥

用于精确测量任何电阻惠斯通桥广泛使用。有两个人电阻器， 一可变电阻器并且在桥接形式中连接的一个未知电阻，如下所示。通过调整可变电阻当前的通过电流计是零的。当通过电流计的电流变为零时，两种已知电阻的比率与可变电阻的调节值和未知电阻值的比率正则等于相同的比率。以这种方式，未知的价值电阻可以通过使用惠斯通桥轻松测量。

惠斯通桥理论

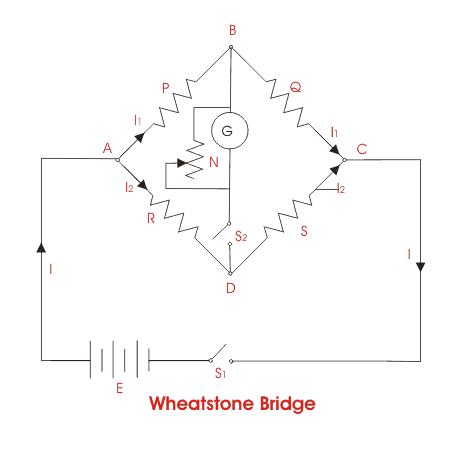

一般安排惠斯通桥电路如下图所示。它是一个四个臂桥电路，其中ARM AB，BC，CD和AD分别由电阻P，Q，S和R组成。

在这些电阻P和Q中是已知的固定电阻，并且这两个臂称为比率臂。通过开关S连接准确和敏感的电流计连接在端子B和D之间₂。
这电压源这个的惠斯通桥通过开关S连接到端子A和C.₁如图所示。一种可变电阻器S连接在点C和D之间。通过调整可变电阻的值，可以改变点D处的电位。假设当前我₁和当前的I.₂流过路径ABC和ADC。

如果我们改变电阻ARM CD的值电流I的值₂也会改变电压跨越A和C是固定的。如果我们继续调整可变电阻，可能会在电压下降时出现一个情况电阻器那是我₂。s完全等于电压下降贯穿电阻Q，这是我₁.q。因此，点B处的电位变得等于点D的电位潜在差异在这两个点之间是通过电流计的零电流是nil。然后在开关S时，电流计的偏转是零的₂已关闭。

现在，从惠斯通桥电路

和

现在，点B的潜力对于C点而不是电阻Q的电压下降，这是

再次对点C的潜力再也不是电压下降在这边电阻器这是


等式，方程（i）和（ii）我们得到，

这里在上述等式中，已知S和P / q的值，因此可以容易地确定R的值。
这电阻p和q的惠斯通桥由明确的比例如1：1;10：1或100：1称为比率臂，并且变阻器臂从1到1,000Ω或1〜10,000Ω连续变阻。
以上解释是最基本的惠斯通桥理论。
