主要工作原理韦斯顿式频率计那是“当……”吗当前的电流通过两个线圈，这是相互垂直的，由于这些电流会产生一些磁场，因此磁针将偏转到更强的磁场在仪表上显示频率的测量值”。对威斯顿频率的结构与铁动力型频率计进行了比较。为了构造电路图，我们需要两个线圈，三个电感器和两个电阻．

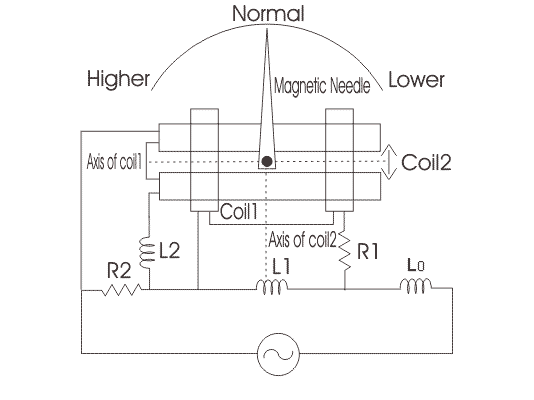

下面给出的是电路图韦斯顿式频率计．
两个线圈的轴标记如图所示。表的刻度经过校准，以便在标准频率下指针将位于45o．线圈1包含一个标有R的串联电阻器1和标有L的电抗线圈1，而线圈2有一个串联电抗线圈，标记为L2和标有R的并联电阻2．标记为L的指示剂0是串联电源电压，以减少高谐波，在这里，这个电感是作为一个滤波器电路工作。让我们看看这个仪表的工作原理。
现在当我们应用电压在标准频率下，指针将处于正常位置，如果增加施加电压的频率，那么我们将看到指针向左移动，如图所示，在电路图中标记为较高的一侧。再次我们降低频率，指针将开始向右侧移动，如果降低频率低于正常频率，那么它将越过正常位置向左侧移动，如图所示。
现在让我们看看这个仪表的内部工作。电压降通过电感的电压与源电压的频率成正比，当我们增加施加电压的频率时，通过电感的电压降电感器l1增加意味着电压印象之间的线圈1是增加，因此当前的通过线圈1的电流增大，而通过线圈2的电流减小。
由于通过线圈1的电流增加，磁场也增加，磁针更向左侧吸引，显示频率的增加。如果降低频率，将采取类似的行动，但在此指针将移动到左侧。
