沃德·伦纳德速度控制方法

沃德-伦纳德控制系统由亨利·沃德·伦纳德于1891年介绍。沃德伦纳德速度控制方法是用来控制的直流电动机的速度．这是一种基本的电枢控制方法。这控制系统是由一个直流电机米₁由一个直流发电机G.在这种方法中，直流电机的速度(M₁)是通过应用变量来控制的电压在它的电枢。这个可变电压是通过a电动发电机组哪个由马达M组成₂(无论是交流电机还是直流电机)直接与g发电机耦合是一种应用非常广泛的方法直流电机的速度控制．

Ward Leonard方法原理

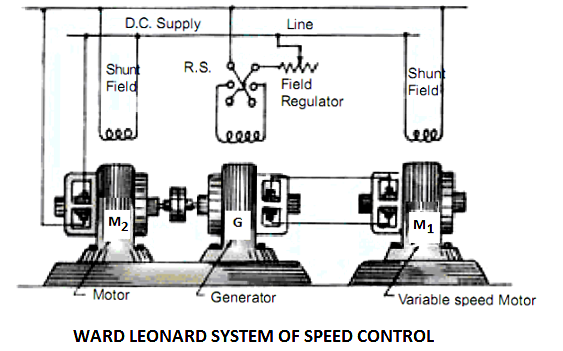

基本连接图沃德·伦纳德速度控制系统如下图所示。

电机M的速度₁由发电机g提供动力来控制，电动机M的分励磁场₁通过直流供电线路连接。发电机G由电动机M驱动₂．电机的转速为M₂是恒定的。
当发电机的输出电压馈给电动机M时₁然后电机开始转动。当发电机的输出电压变化时，电机的转速也随之变化。

现在控制发电机的输出电压，也可以控制电机的速度。为了控制输出电压的目的，一个励磁调节器通过直流供电线路连接在发电机上以控制励磁。电机转动方向M₁可以通过激发来逆转吗当前的它可以通过换向开关的帮助来完成电动发电机组必须朝同一个方向跑。

Ward Leonard系统的优点

1. 这是一个非常平稳的速度控制系统在一个非常大的范围(从零到正常的电机转速)。
2. 速度可在电机的两个旋转方向上轻松控制。
3. 这台电动机能匀速运转。
4. 直流电机调速在沃德·伦纳德系统中是非常好的。
5. 具有固有的再生制动性能。

Ward Leonard系统的缺点

1. 该系统非常昂贵，因为需要额外的两台机器(电动发电机组)。betway网页版
2. 系统的整体效率是不够的，尤其是在负载较轻的情况下。
3. 更大的尺寸和重量。需要更多的占地面积。
4. 频繁的维护。
5. 驱动产生更多的噪音。

Ward Leonard系统的应用

这沃德伦纳德方法的速度控制系统是用于一个非常广泛和非常敏感的速度控制是直流电机在两个旋转方向都需要。该调速系统主要应用于煤矿卷扬机、起重机、电动挖掘机、矿井提升机、电梯、轧钢厂、造纸机、柴油机车等。betway网页版
