电压互感器或电压互感器理论

潜在变压器定义

潜在的变压器或电压互感器被使用电力系统踩下系统电压安全价值，可以馈送到低评级仪表和继电器。可商购中继和用于保护和计量的仪表，设计用于低压。这是一种最简单的形式潜在变压器定义。

电压互感器或电压互感器理论

一种电压变压器理论或变压器的理论就像一般目的理论一样下台变压器。该变压器的主要连接在相位和地面上。就像这一样变压器用于踩下目的，潜在的变压器I.E.PT在其次级上的绕组绕组。

系统电压施加在该变压器的初级绕组端子上，然后在PT的次级端子上出现比例的二次电压。

PT的二次电压通常为110 V.在理想中潜在的变压器或电压互感器，当额定负荷通过二级连接时;变压器的一次电压与二次电压之比等于匝比而且，两个终端电压恰好相反。但在实际的变压器中，电压比以及一次与二次电压的相位角都必然存在误差。

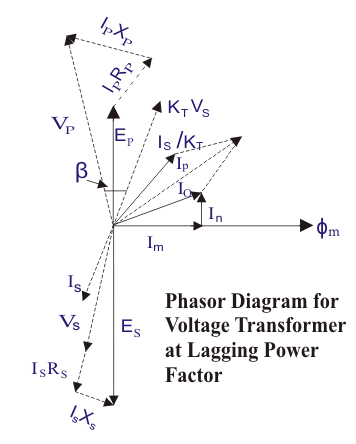

潜在变压器或电压变压器中的误差可以通过Phasor图解释，这是主要部分变压器的理论。

PT或电位变压器或VT或电压变压器中的误差

一世_S.- 二次电流。
E._S.- 二次诱导EMF。
V._S.-二次端电压。
R._S.——二次绕组抵抗性。

X_S.- 次级绕组电抗。
一世_P.- 初级电流。
E._P.-初级感应电动势。
V._P.- 初级终端电压。
R._P.- 主要绕组抵抗性。
X_P.- 初级绕组电抗。
K._T.- 转向比率=次要转弯/次要转弯的数量。
一世_0.- 激励电流。
一世_m- I的磁化分量_0.。
一世_W.- I的核心损失组成部分_0.。
φ._m- 主助焊剂。
β相误差。

就像这样的情况电流互感器和其他用途电力变压器，总初级电流I_P.是激励电流的矢量和和当前的等于二次电流的逆转乘以1 / k的比率_T.。

如果V._P.是系统电压施加到PT的主电压，然后电压降抵抗性由于初级电流I引起的初级绕组的电抗_P.将进入图片。从V中减去该电压下降后_P.，E._P.将出现在主终端上。这是_P.等于一次感应电动势。这个初级电动势将转换到次级绕组通过互感并改变了EMF是e_S.。再次这一点_S.将被次级绕组抵抗和电抗丢弃，结果将实际上出现在负荷终端上，它被表示为v_S.。
所以，如果系统电压是V._P.，理想的是V._P./ K_T.应是PT的二次电压，但在实际中;PT的实际二次电压为V_S.。

电位变压器（PT）或电压变压器（VT）中的电压误差或比率误差

理想值v之间的差异_P./ K_T.和实际价值v_S.电位变压器中的电压误差或比率误差，它可以表示为

电位或电压变压器中的相位误差或相位角误差

主系统电压V之间的角度'β'_P.和反向的二次电压矢量k_T..V_S.是相位错误。

潜在变压器错误的原因

由于主要的内部阻抗，施加到电位变压器的主的电压。然后它出现在初级绕组上，然后按比例转换为其匝比，到次级绕组。在跨越负荷端子之前，次级绕组的转换电压将由于次级绕组的内部阻抗再次下降。这就是错误的原因潜在的变压器。
