所有电压源由于电路中的波动而不能给出固定的输出。为了得到恒定和稳定的输出电压调节器实现。的集成电路哪些是用来调节的电压被称为电压调整ic。在这里，我们可以讨论IC 7805。
的电压调节器IC 7805实际上是78xx系列电压调整ic的一员。它是一个固定的线性稳压器。在78xx中出现的xx表示特定IC提供的固定输出电压的值。对于7805 IC，它是+5V直流稳压电源。这个调节器IC也增加了一个散热器的供应。这个电压调节器的输入电压可以达到35V，这个IC可以为小于或等于35V的任何输入值提供一个恒定的5V，这是阈值限制。

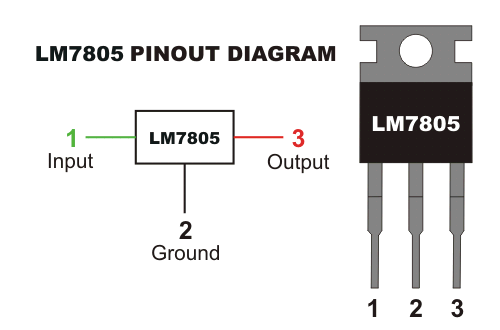

销1-INPUT
这个引脚的作用是给出输入电压。应在7V ~ 35V范围内。我们用一个不稳定的电压来调节这个引脚。对于7.2V输入，PIN达到其最大效率。
销2-GROUND
我们把地面和这个引脚连接起来。对于输出和输入，这个引脚是相等的中性(0V)。
销3-OUTPUT
该引脚用于采用受调节的输出。这将是
IC 7805中的散热
在IC 7805电压调节器大量的能量以热的形式消耗掉。输入电压和输出电压值的差异就是热量。所以，如果输入电压和输出电压差高，就会产生更多的热量。如果没有散热器，过多的热量会导致故障。
我们把使输出电压保持在适当水平的输入和输出电压之间的最小可容忍差称为跌落电压。最好保持输入电压比输出电压大2 ~ 3V，或放置合适的散热片来散热多余的热量。我们必须正确地计算散热器的大小。下面的公式将给出这个计算的概念。
现在我们可以用下面两个例子来分析这个调节器中产生的热量和输入电压值的关系。
假设具有输入电压16V和所需输出的系统当前的是0.5。
因此,所产生的热量
因此，5.5W的热能被浪费了，实际的能量被使用了
这几乎是作为热量浪费的能量的两倍。
接下来，我们可以考虑输入较低的情况，比如9V。
在这种情况下，产生的热量
由此，我们可以得出结论，对于高输入电压，该稳压器IC将变得非常低效。如果你想了解更多，我们有大量的免费数字电子MCQ.的问题。
7805稳压器内部框图
IC 7805内部框图如下图所示:
框图包括误差放大器，串联通源元件，电流发电机，参考电压，电流发电机，启动电路，SOA保护和热保护。

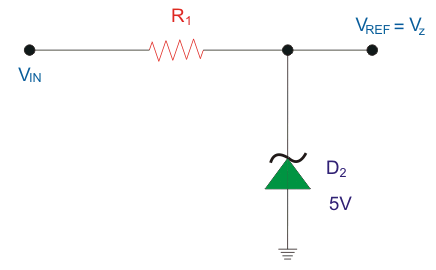

在这里，运算放大器充当误差放大器。的齐纳二极管用于给出参考电压。如下所示。
晶体管该系列通过元素在这里。它用于以热量的形式散发额外的能量。它通过控制输入和输出之间的电流来控制输出电压。SOA是安全的操作区。事实上，预计设备的电压和电流条件没有任何自我损坏。这里用于SOA保护，双极晶体管用一系列实现电阻器还有一个辅助晶体管。散热器用于高电源电压时的热保护。
调节电源电路
的电压调节器7805.其他元件布置在如图所示的电路中。
下面将解释将组件耦合到IC7805的目的。
C1-它是旁路电容，用于旁路非常小范围的尖峰到地球。
C2和C3.-它们是过滤电容器。C2是用来使输入电压缓慢变化给电路以稳定形式的。C3.用于使电路中的调节器的输出电压缓慢变化为稳定形式。当这些电容器的值增加时，稳定化被放大。但是这些电容器单手机无法过滤输入和输出电压的非常变化。
C4- 就像C.1，它也是一个旁路电容，用于旁路非常小范围的尖峰到地或地。这在不影响其他组件的情况下完成。
7805稳压器的应用
- 当前监管机构
- 受管制双供应
- 搭建电路用于手机充电器，UPS电源电路，便携式CD播放器等
- 固定输出调节器
- 可调输出调节器等。
