电压倍增器

它实际上是一种改进的电容滤波器电路(整流电路),其进行直流输出电压这是交流峰输入的两个或两个以上的两倍。在本节中,我们可以调查全波电压倍增器,半波电压倍增器,电压三倍体和最后四倍夹

半波电压倍增器

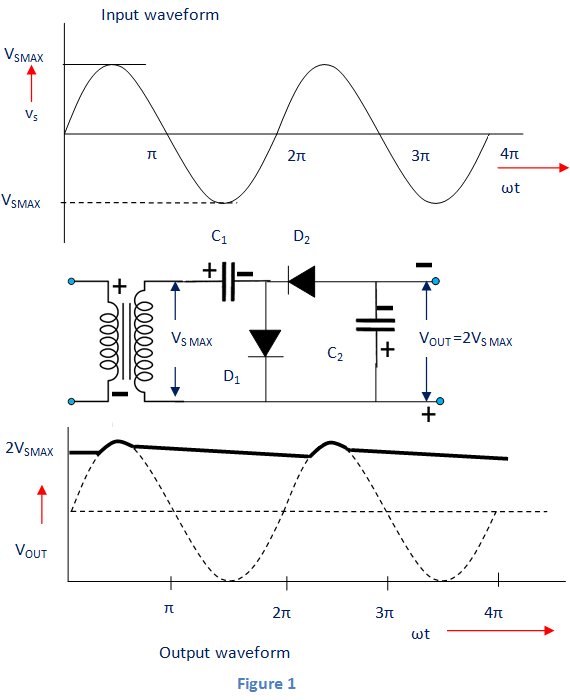

输入波形,电路图和输出波形如图1所示。这里,通过正半周期,前向偏置d1二极管导通二极管D.2将在禁止状态。在这段时间里,电容器(C1)收费V.Smax.(峰值2O.电压)。通过负半周期,前向偏置d2二极管导通和d1二极管将处于关闭状态。在这个时候c2将开始充电。


整个下一个正半周期,d2处于逆转偏见条件(开放式循环)。在这个时候c2电容通过负载排出,从而达到电压横跨该电容掉落。

但是当没有加载这个时电容器,然后电容器都将处于充电状态。那是C.1被指控vSmax.和C.2被指控2VSmax.。在整个负半周期循环c2再次收取费用(2VSmax.)。在接下来的半周期中,通过电容器C获得通过电容器滤波器过滤的半波2。这里,纹波频率与信号频率相同。可以从该电路获得3KV的直流输出电压。

电压倍增器

全波电压倍增器

输入波形全波电压倍增器如下所示。
电压倍增器

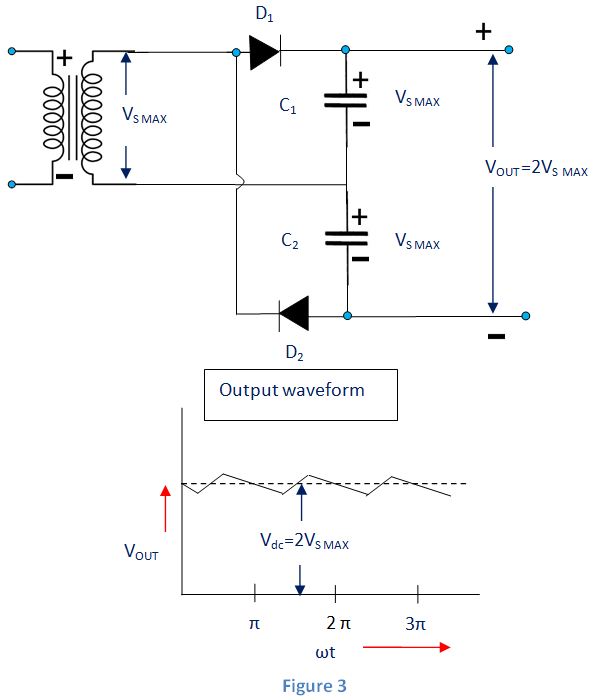

电路图和输出波形如图3所示;这里;通过输入电压的正循环,二极管D1将处于正向偏置条件和电容器C.1将收取vSmax.(峰值电压)。此时,D2将处于反向偏见状态。通过输入的负面循环电压,D.2二极管将处于向前偏置条件和电容器C.2被收费。如果负载未连接在输出端子上,则电容器的总电压获得作为输出电压。如果在输出端子上连接有些负载,则输出电压
电压倍增器
我们可以看出,半波和全波电压倍增器都会给出2V最大作为输出。它不需要任何中断变压器。二极管的峰值逆电压额定值将等于2V最大。与半波电压倍增器相比,全波电压倍增器可以简单地滤波高频纹波,输出纹波频率将等于供电频率的两倍。但全波电压倍增器的问题是这样的;在输入和输出之间,缺少公共场。

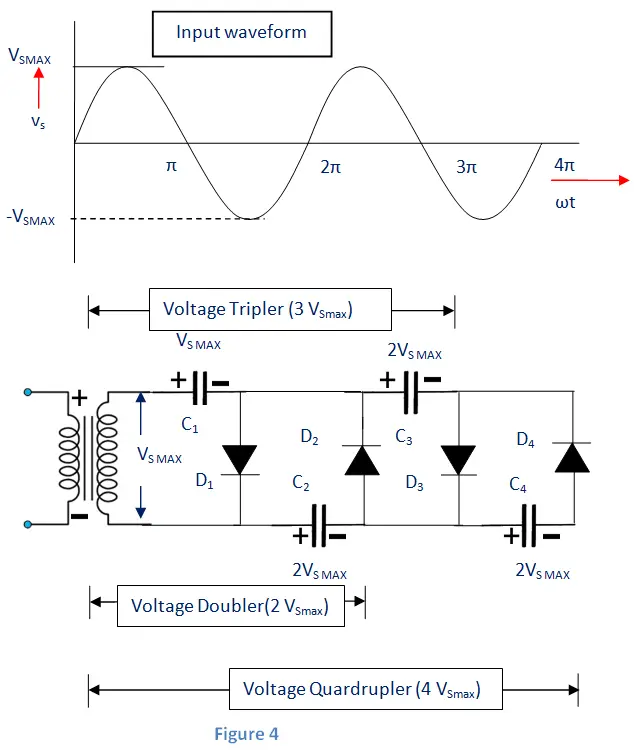

电压三倍和四倍夹

使用延伸方法半波电压倍增器电路,任何电压倍增器(三倍数,四分夹等)可以创建。两者何时电容器泄漏和负载很小,我们可以通过这些电路实现大量高的DC电压,该电路包括几个部分来升压(增加)DC电压。
电压倍增器
这里;所有通过第一个正和负半周期与半波电压倍增的相同。整个下一个正半周期,d1和D.3.进行和C.3.收费2V.Smax.。整个下一个负半周期,d2和D.4.进行和C.4.收费2V.Smax.。什么时候更多二极管并且每次添加电容器电容器将收取2VSmax.。在产出;奇数v vSmax.可以达到,如果从顶部测量变压器2O.绕组甚至v v v vSmax.可以达到,如果从2的底部测量O.变压器绕组

电压倍增器的应用

  • 阴极射线管。
  • 阴极射线管在示波器,电视接收器,计算机显示器。
  • X射线系统
  • 激光器
  • 离子泵
  • 复制机器betway网页版
  • 静电系统
  • 光电倍增管
  • 旅行波管(TWT)
  • 还有其他涉及低电流和高压应用的其他设备。
