变压器率测试
表现的变压器在很大程度上取决于特定转弯的完善或电压变压器的比例。所以变压器配给试验是变压器的必要类型测试。电压应仅在高压绕组中施加，以避免不安全的电压。
变压器的比率试验和相位位移检查
实际上，无变压器的负载电压比等于匝数比。转型机的比率测试。
变压器率测试的程序
- 首先，变压器的抽头更换器保持在最低位置，LV端子保持打开。
- 然后在HV端子上涂抹3阶段415 V电源。测量在HV上的每个相（相位）上施加的电压，并同时在LV端子处感应电压。
- 在HV和LV端子处测量电压后，变压器的抽头更换器应通过一个位置升高并重复测试。
- 分别对每个抽头位置重复相同的相同。
以上变压器率测试也可以通过便携式变压器转动比率（TTR）仪表进行。它们具有内置的电源，通常使用的电压非常低，例如8-10 V和50 Hz。变压器的一个相的HV和LV绕组连接到仪器，内部桥接元件变化以在检测器上产生空指示。
让我们讨论变压器转动比（TTR）仪表方法变压器的转动比率测试。

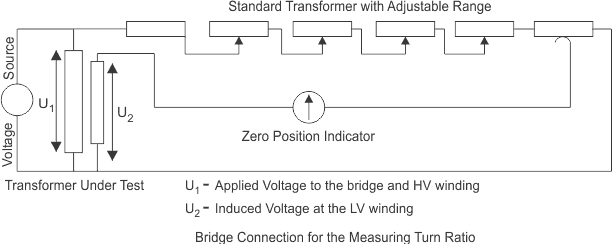

通过桥接电路将相电压施加到绕组中的一个绕组，并且在桥上测量感应电压的比率。的准确性测量工具<0.1％。
这种理论匝数比在测试或TTR通过可调变压器上进行调整，如上图所示，它应该改变，直到在百分比错误指示器中发生余额。
该指标的读数意味着测量的转弯比的偏向因子与百分比的预期匝数比。
耐受性，变压器的比率测试可以由于短路转动，特别是如果存在相关的高励磁电流。HV绕组中的开启将表示非常低的令人兴奋当前的并且由于HV绕组中的开口转动，因此没有输出电压不会导致绕组中的励磁电流意味着没有助势因此没有感应电压。
但低压绕组的开路导致低压低波动，而高压绕组的励磁电流正常。因此，低压绕组的开路匝数将由正常水平的励磁电流指示，但非常低的水平不稳定的输出电压。的变压器的转动比率测试也发现高抵抗性通过更高的激励电流在抽头改变器中的引线电路或高接触电阻的连接，难以平衡桥梁。
