测量电路无功功率的仪器被称为无功功率表．什么是无功功率?电路中的无功功率为VIsinA．
这里不需要解释无功的物理意义，因为只有一个数学关系是充分的。测量无功功率是必要的，因为如果无功功率在电路中大于电机功率因数会很穷，因此损失会更多。在电力供应的基础上无功功率表可以被归类为
- 单相无功计
- 多相无功计．
我们将逐一讨论两种类型的Varmeters。
单相无功计
在这种类型的变量表中，压力是高度感应的，因此电压通过压力线圈引出的压力线圈电流的角度为90o．线圈当前的为A与电源电压有相位差的负载电流。参数表的读数为
这是数学上等于电路的无功功率。

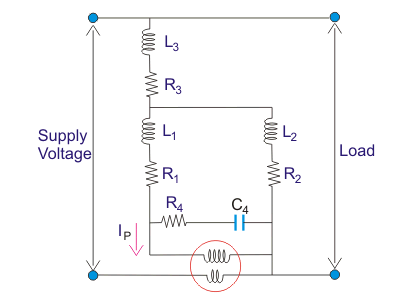

下图是…的电路图单相无功计．
我们以参考轴为电压轴，画出上述电路的相量图。
压力线圈电流滞后电压90度o这在相量图中清楚地显示出来。
现在使用这款Varmeter有一些缺点，因为它不会正确地测量无功功率谐波是礼物。
多相无功计
这两个自耦变压器用于创建相移(这是测量无功功率所必需的)，当连接在开三角配置。电流线圈的两瓦特计与供应线1和3串联连接。
当压力线圈并联如图所示在下面给出的图表-
这俩自耦变压器可产生图中所示线路电压的最大115.4%。同时点击变形金刚分别为57.7%、100%和115.4%。瓦特表压力线圈一端(标记为1)接自耦变压器-2的115.4%攻丝，另一端接自耦变压器-1的57.7%攻丝。由于这种连接，瓦特表1的压力线圈上产生的电压等于线电压，但移动了90度角o．瓦特计所显示的功率就等于无功功率。类似地，连接瓦特计2的压力线圈，显示相同的电压等于线路电压，但不同的相位，这个相位的差异又等于90o．现在瓦特表两个读数的算术和等于电路的总无功功率。

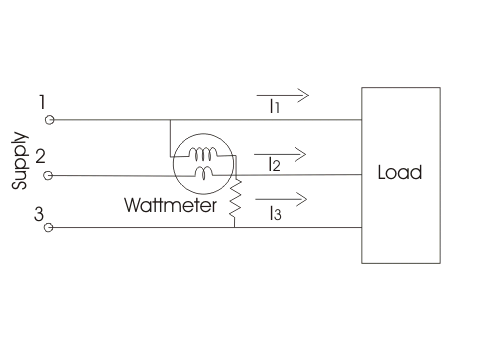

注意三相平衡电路的无功功率可以用单瓦特计法测量。这个电路图显示如下-
如图所示，电流线圈与线路2串联。压力线圈连接在线路1和线路2之间。瓦特表的读数将测量无功功率。
