一种真空断路器是这样的断路器在哪里弧淬火在真空中进行。该技术主要适用于中等电压应用。对于更高的电压真空技术，已经开发但不能商业可行。打开和关闭的操作当前的携带联系人和关联弧中断在被称为断路器的真空室中进行真空断续器．

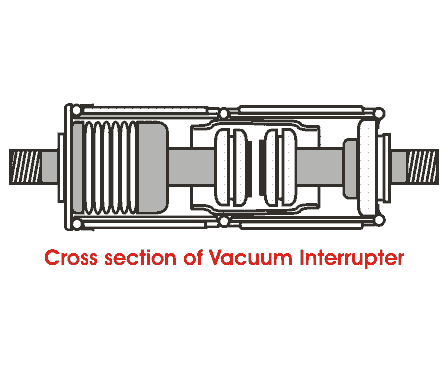

真空断续器由中心对称布置的陶瓷绝缘体中的钢电弧室组成。真空断续器内的真空压力通常保持在10- 6酒吧。
载流触点的材料对其性能起着重要的作用真空断路器．Cu / Cr是使VCB触点的理想材料。真空断路器技术首次在1960年推出。但它仍然是一种发展技术。
随着时间的推移，由于该工程领域的技术发展，其1960年代初的尺寸从1960年代初的尺寸减少了真空断路器的大小。接触几何也随着时间的推移而改善，从早期的对接接触时，它逐渐改变螺旋形状，杯形和轴向磁场接触。真空断路器今天被认为是最可靠的电流中断技术中型电压开关设备．它需要最少与其他断路器相比的维护技术。
真空断路器或VCB的优点
使用寿命真空断路器比其他类型的断路器长得多。没有发生火灾的机会油断路器．它的环境非常友好SF.6.断路器．此外，真空断路器的收缩是用户友好的。更换真空灭弧器(VI)非常方便。
真空断路器的操作
任何一个的主要目标断路器是通过在触点之间建立高介电强度，在电流零交叉期间淬火电弧，以便在acc的重建之后当前的零变得不可能。
真空的介电强度比空气大的八倍，而不是四倍SF.6.气体．这种高介电强度使得可以淬火a真空弧形接触间隙很小。对于接触间隙短、接触质量低、介质不压缩等特点，真空断路器所需的驱动能量最小。
当两个面对面接触区域刚刚彼此分开时，它们不立即分开，接触面上的接触面积正在减小并且最终达到一点，然后它们最终触及。虽然这发生在微秒的一小部分中，但这是一个事实。
在这种情况下，在真空中取消接触的瞬间，通过触点的电流集中在接触表面上的最后一个接触点并产生热点。
由于是真空，接触表面的金属很容易因热点而汽化，形成电弧路径的导电介质。然后弧将启动并继续，直到下次电流为零。
在当前的零该真空电弧熄灭，并且导电金属蒸汽在接触表面上重新冷凝。此时，触点已经分开，因此没有对接触表面的再蒸发的问题，对于下一个电流循环。这意味着，无法再次重新建立电弧。这样真空断路器通过在电流零之后产生高介电强度来防止电弧的重建。
有两种类型的电弧形状。为了中断电流高达10 ka，电弧仍然漫长，蒸汽排出的形式并覆盖整个接触表面。在10ka以上，扩散弧通过自己的缩小磁场它合同。
该现象在其中心产生了接触过热。为了防止这种情况，联系人的设计应该是这样的弧不保持静止，但不断通过自己的磁场行驶。专门设计的接触形状真空断路器使收缩的静止电弧沿触点表面移动，从而造成最小和均匀的接触侵蚀。
