导体是将电能从一个地方传送到另一个地方的物理媒介。它是架空和地下输配电系统的重要组成部分。导体的选择取决于成本和效率。理想导体有下列特性。
- 它有最大的导电性．
- 它具有很高的抗拉强度，因此可以承受机械应力。
- 它的比重最小，即重量/单位体积。
- 它在不牺牲其他因素的情况下成本最低。
架空导线类型
在早期，铜“铜”导体被用于以绞合的硬拉伸形式传输能量，以增加抗拉强度。但现在它已经被铝' Al '取代，原因如下:
- 它的成本低于铜。
- 它提供更大的直径相同的数量当前的减少电晕。
电晕:空气的电离是由于较高的电压(通常电压高于临界电压)，这导致紫光周围导体和嘶嘶的声音。它也产生臭氧气体，因此是不可取的条件。
与铜相比，铝也有一些缺点。
- 它的电导率更低。
- 它有更大的直径，增加表面积的空气压力，因此它在空气中比铜摆动更多，所以更大的交叉臂需要增加成本。
- 其抗拉强度较小，最终垂度较大。
- 它的比重(2.71克/立方厘米)小于铜(8.9克/立方厘米)。
由于较低的抗拉强度，铝被与其他一些材料或其合金一起使用
AAC(全铝导体)
- 它具有比其他任何一种类型更小的强度和更大的每跨长度下垂。
- 因此，它用于较小的跨度，即适用于分布级。
- 它在较低的位置有较好的导电性电压即在分布层面上
- ACSR的成本等于AAC。
铝导体，铝加固材料
- 它比AAAC便宜，但有利于腐蚀。
- 这是最昂贵的。
全铝合金导体
- 除了合金外，它的结构与AAC相同。
- 它的强度相当于ACSR，但由于没有钢，它重量轻。
- 合金的形成使其价格昂贵。
- 由于比AAC更强的抗拉强度，它被用于更大的跨度。
- 它可以应用于河流过江等分布水平。
- 它的凹陷度比AAC小。
- ACSR和AAAC的区别是权重。其重量较轻，适用于山、沼泽等需要较轻支撑结构的传动和分传动。

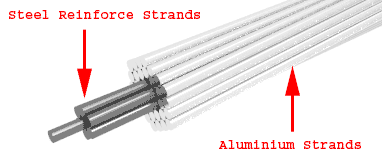

铝芯钢加固
- 它用于更大跨度，保持垂度最小。
- 它可能由7股或19股钢围绕铝股同心。股数用x/y/z表示，其中x是铝股数，y是钢股数，z是每股的直径。
- 股提供弹性，防止断裂和最小化皮肤影响。
- 链的数量取决于应用，它们可能是7、19、37、61、91或更多。
- 如果铝绞线和St绞线用纸张等填料隔开，则这种钢绞线用于超高压线路，称为膨胀钢绞线。
- 膨胀的钢芯钢直径更大，电晕损耗更低。
国际退火铜支架
- 它是100%纯的导体它是标准的参考。
