除颤器的类型(交流电和直流除颤器)

两个类型的心脏除颤器显示如下。

1. 交流去纤颤器
2. 直流除颤器

交流去纤颤器

一个AC除颤器是最古老和最简单的类型。AC除颤器的结构是这样的，有适当的价值，可用于内部和外部除颤。交流除颤是通过电极将50hz交流频率的电击作用于胸部，时间为0.25 ~ 1秒。用电击使心脏重新同步的过程被称为反电击。

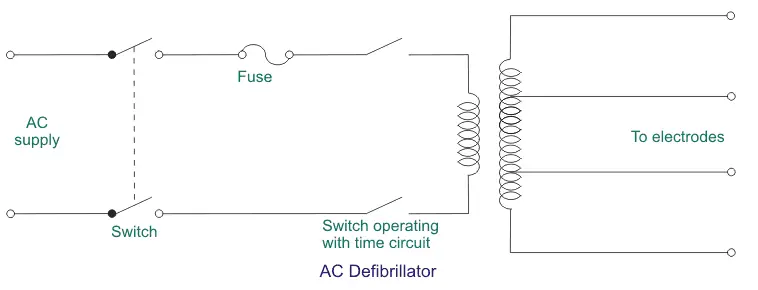

持续除颤直到病人对治疗有反应。交流除颤器由升级变压器具有初级和次级绕组，以及两个开关。交流电源通过开关和保险丝提供给变压器的初级绕组。定时电路与开关相连，用于预置除颤器向患者传递电击的时间。

电阻和简单的电容网络或单稳态多谐振荡器形成时序电路。它是由脚踏开关或按钮开关触发的。二次绕组有多种攻丝方式。它们被连接到向病人心脏传递电击的电极上。交流体外除颤电压范围为250v ~ 750v。

出于安全原因，二次线圈应与地面隔离，以避免冲击。对于内部颤动，电压值在60v到250v之间。为了使心肌均匀同时收缩，大电流被用于体外除颤。然而，这导致电极下皮肤烧伤和心肌剧烈收缩。它也导致心房颤动和停止心室颤动。

直流除颤器

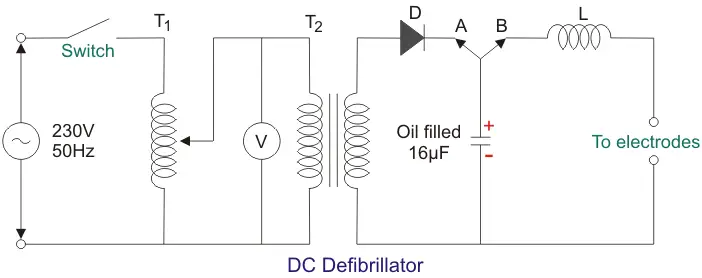

直流除颤器无副作用，心跳正常。当高能电击通过暴露于患者心脏或胸部的放电电容器时，可避免心室颤动。直流除颤器由汽车变压器T₁作为首要的高电压互感器T₂．

一个二极管整流器整流输出电压从T₂．接真空型高压过电压开关。在A位置，开关连接到电源的一端电容器．当连接在这个位置电容器的指控到一个电压．电极手柄上的脚踏开关用于向病人传送电击。

现在，高压开关将它的位置改为B，使电容器通过电极放电到心脏。使电容器的放电变慢电感器L被放置在电极引线中的一个。这个L诱导一个反电压来降低电容器放电价值。
