调谐收集器振荡器

在我们进入主题之前收集器调谐振荡器，我们必须先了解什么是振荡器是和它所做的。振荡器是电子电路，其产生振荡或周期性信号，如正弦波或方波。振荡器的主要目的是将DC信号转换为AC信号。振荡器在电视，时钟，无线电，计算机等中具有许多用法。几乎所有电子设备都使用一些振荡器来产生振荡信号。

最简单的LC振荡器之一是调谐收集器振荡器。在调谐收集器振荡器中，我们有一个由a的罐电路组成电容器和电感器A.晶体管放大信号。连接到收集器的罐电路的表现类似于谐振的简单电阻负载，并决定振荡器频率。

电路图调谐收集器振荡器的说明

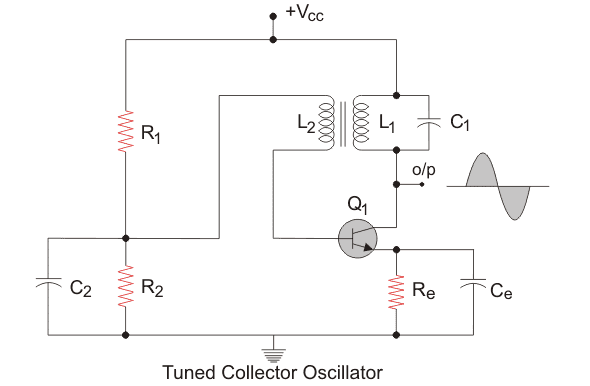

上面是调谐收集器振荡器的电路图．正如你所看到的那样，变压器并且电容器连接到晶体管的集电极侧。这里的振荡器产生正弦波。
R.₁和R.₂形成分压器晶体管的偏置。R._E.指发射极电阻，是为了提供热稳定性。C_E.用于绕过放大的AC振荡，是发射器旁路电容。C₂是旁路电容器电阻器R.₂．变压器的初级，L₁随着电容器C₁形成罐式电路。

调谐收集器振荡器的工作

在我们进入振荡器的工作之前，让我们只修改一个事实晶体管当它放大一个输入时，会造成180度的相移电压．L.₁和C.₁形成坦克电路，它来自这两个元素，我们将获得振荡。变压器有助于给出积极的反馈（我们稍后会回到此），晶体管放大输出。与成立建立，让我们现在继续了解电路的工作。

当电源接通时，电容C₁开始充电。当它充满电时，它开始通过电感器L.₁．存储在电容器中的能量以静电能量的形式转换成电磁能量，并存储在电感器L中₁．一旦电容器排出完全，电感始于充电的电容器一次。这是因为电感器不能当前的通过它们迅速改变，因此它将改变它们自身的极性，并保持电流在相同方向上流动。电容器再次开始充电，并以这种方式继续循环。电感器和电容器上的极性周期性地改变，因此我们得到了作为输出的振荡信号。

线圈L₂通过电磁感应充电并向晶体管送入。晶体管放大了作为输出的信号。其中部分输出被反馈到系统中所谓的正反馈。
正反馈是输入与输入相位的反馈。这变压器介绍180度的相移晶体管还引入了180度的相移。因此，总共可以获得360度的相移，这反馈到罐电路。持续振荡需要正反馈。
振荡的频率取决于值电感器和电容器用于罐式电路并提供：

在哪里，
f =振荡的频率。
L.₁=变压器主电感的值l₁．
C₁=电容器C的电容值₁．
