存在沿着跳闸电路串联连接的不同触点电气断路器。当断路器不应该绊倒时，必须存在一些情况当前的通过其电源触点。这种情况是低气体压力SF.6.断路器，气动式电动断路器等低气压等在这种情况下，跳闸线圈CB.不得通电以绊倒CB。因此，必须没有与气体压力和空气压力继电器相关联的触点，与断路器跳闸线圈串联连接。一旦断路器打开，另一个跳闸线圈的方案就是不应重新激励。这是通过提供与跳闸线圈串联的断路器辅助开关的一个没有接触来完成的。除了CB的跳闸电路还必须通过中继，控制面板和断路器亭中的相当多的中间端子触点。

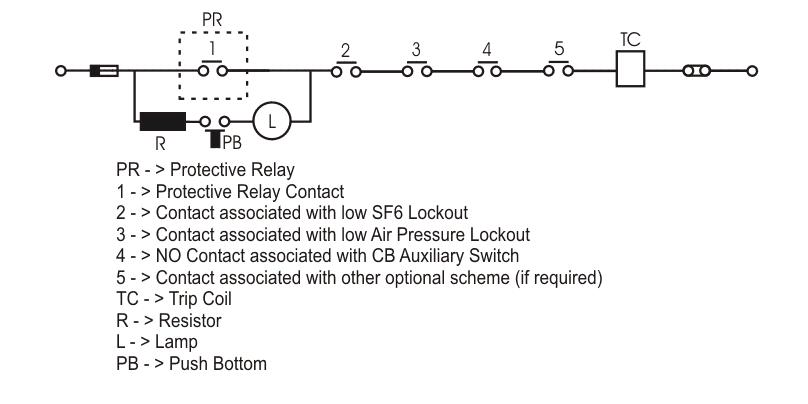

因此，如果拆卸任何中间触点，则断路器无法跳闸。不仅如此，如果DC电源对跳闸电路失败，则CB将不会跳闸。克服这种异常情况，跳闸电路监督变得非常必要。下图显示了最简单的跳闸电路健康方案形式。这里是一盏灯的系列组合，一个推动底部和一个电阻器连接在跨越保护继电器如图所示联系。在健康的情况下，除保护继电器触点外的所有触点都处于密切位置。现在，如果按下推动底部（PB），则跳闸电路监督网络已完成，灯泡发光，表示断路器已准备好用于跳闸。
上述方案是用于监控，而断路器关闭。该方案称为关闭后监督。还有另一种监督计划称为预先和密切监督。

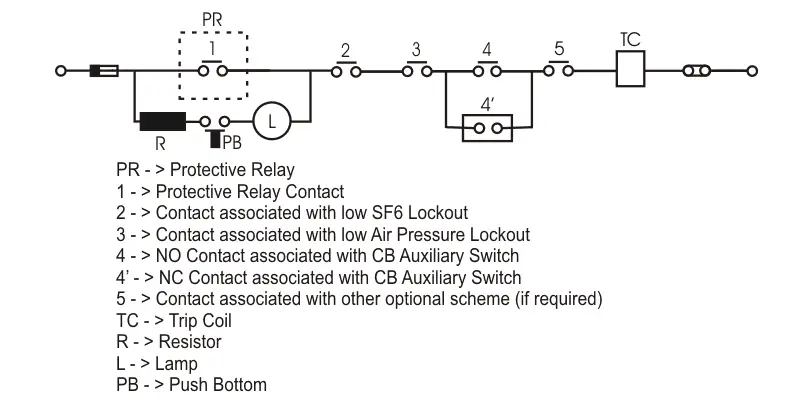

此跳闸电路监控方案也很简单。唯一的区别在于这里在该方案中，相同辅助开关的一个NC触点连接在轨道电路的辅助触点上。当CB闭合时，辅助封闭件关闭，当CB打开时，辅助NC触点关闭，反之亦然。因此，如下图所示，断路器关闭断路器时，跳闸电路监控网络通过辅助无触点完成，但是当断路器打开时，通过NC触点完成相同的监控网络。电阻器用灯泡系列，用于防止由于灯故障引起的内部短路导致断路器的不需要的断路器。

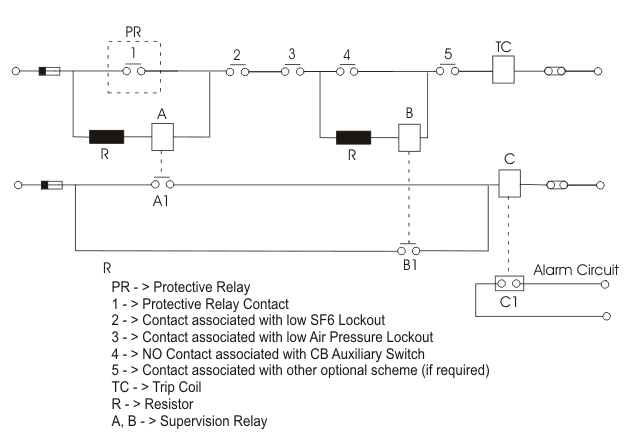

到目前为止我们讨论的任何讨论它只是用于本地控制的安装，而是用于距离控制安装，中继系统是必要的。下图显示了需要远程信号的跳闸电路监控方案。
当跳闸电路是健康的，断路器关闭时，继电器A充电，关闭无接触A1因此，继电器C被激励。通电继电器C在打开位置保持NC接触。现在，如果断路器是打开的，则继电器B供电，无接触B1因此，继电器C通电。随着C的通电，它保持NC Contact C.1在开放的位置。虽然CB关闭，但如果跳闸电路继电器中存在任何不连续，则断电器A打开触点a1因此继电器C断电，使NC接触C.1在密切位置，因此警报电路被致动。跳闸电路监督由继电器B经历，断路器以与断路器的继电器A相似的方式打开。继电器A和C被铜制块延迟，以防止在绊倒或关闭操作期间的杂散报警。电阻器与继电器分开安装，并且选择它们的值使得如果任何一个组件被无意地短路，则不会发生跳闸操作。
警报电路供应应与主跳闸电源分开，以便即使跳闸电源也可以致动警报。
