三脚一:它是什么?(定义,操作和应用)

什么是三折?

三条重向权被定义为三个终端交流开关,与另一个不同硅控制整流器在这种意义上,它可以在两个方向上行进,即所施加的栅极信号是阳性还是负的方向,它将进行。因此,该设备可用于AC系统作为开关。

这是三个终端,四层,双向半导体控制交流电源的设备。最大评级为16 kW的三条转子可在市场上获得。

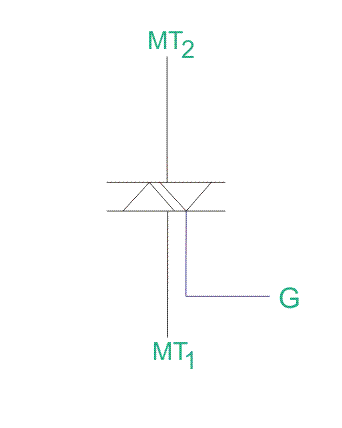

三条第三圈子
图显示了TRIAC的象征,有两个主终端MT1和山2逆行连接和栅极终端。

建造三条重罪

SCR与栅极终端相反,与栅极端子相同。由于可以应用栅极信号,栅极端子连接到N和P区域,这是不管信号的极性的栅极信号。在这里,我们没有阳极和阴极,因为它适用于两个极性,这意味着设备是双边的。它由三个终端组成,即主码头1(MT1),主航站楼2(MT2)和门终端G.

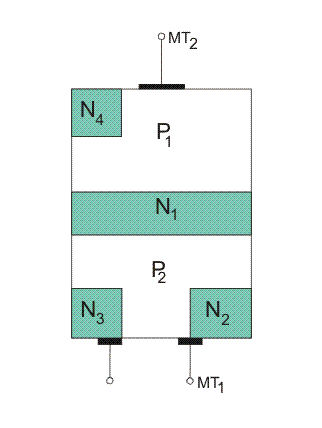

施工三折
图显示了三端双向可控硅的结构。有两个主码头即可1和山2剩余的终端是门终端。

三端双向可控硅的操作

通过将高于断裂电压的栅极电压施加栅极电压,可以打开三端双向可转动。但是,在没有使电压高的情况下,可以通过将35微秒的栅极脉冲施加到将其打开即可接通。当。。。的时候电压应用小于断裂电压,我们使用门触发方法将其打开。
他们有四种不同的操作模式,它们是 -

  1. 当Mt.2和栅极相对于mt是阳性的1
    当这个情况发生时,当前的流过路径p1-N1-P.2-N2。在这里,p1-N1和P.2-N2前向偏见但n1-P.2是反向偏见的。据说三件在正偏置的区域中操作。正门相对于mt1前方偏见P.2-N2发生故障。
  2. 当Mt.2是积极的,但门相对于mt是消极的1
    电流通过路径p1-N1-P.2-N2。但是P.2-N3.是向前偏置和当前载体注入p2在三端双向可控硅。
  3. 当Mt.2和栅极相对于mt是否定的1
    电流通过路径p2-N1-P.1-N4.。两个交叉点P.2-N1和P.1-N4.正向偏置,但结N1-P1是反向偏置的。据说三条双向可控硅接受偏差区域。
  4. 当Mt.2是消极的,但门相对于mt是正面的1
    P.2-N2在这种情况下向前偏见。注入电流载体,使三折转弯。这种操作模式的缺点是它不应用于高(DI / DT)电路。在模式2和3中触发的灵敏度高,如果需要边缘触发能力,则应使用负栅脉冲。在模式1中触发比模式2和模式3更敏感。

三端双向可控硅的特征

三条第三圈子特性类似于SCR,但它适用于正极和负三次交助极电压。该操作可以概括如下 -

第一次象限的三折

终端MT的电压2对于终端MT是积极的1对于第一终端,栅极电压也是正的。

三端双向可控硅的第二象限手术

端子2处的电压相对于端子1是正极的,并且栅极电压相对于端子1是负的。

三端双向可控硅的第三象限

端子1的电压相对于端子2是正的,栅极电压为负。

三端双向可控硅的第四象限运作

相对于端子1,端子2的电压是否定的,并且栅极电压为正。

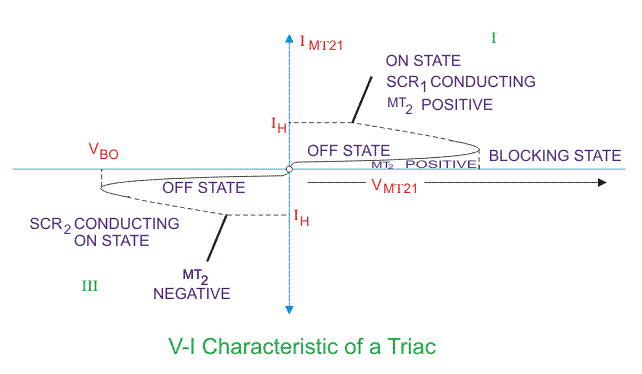

V-I特征是三折
当设备接通时,大电流流过它可能损坏设备,因此为了限制电流限制电阻器应该在外部连接到它。通过施加适当的栅极信号,可以控制设备的发射角度。门触发电路应用于适当的栅极触发。我们可以用皮肤用于触发栅极脉冲。为了用适当的触发角射击装置,可以将栅极脉冲施加到35微秒的持续时间。

TRIAC的优点

  1. 它可以用栅极脉冲的正极或负极性触发。
  2. 它只需要一个略大尺寸的单个散热器,而对于SCR,应需要较小的两个散热器。
  3. 它需要单一保险丝进行保护。
  4. 任一方向的安全击穿是可能的,但对于SCR保护应使用并行给出二极管

TRIAC的缺点

  1. 与SCR相比,它们并不多。
  2. 它(DV / DT)额定值低于SCR。
  3. 与SCR相比,可获得较低的额定值。
  4. 我们需要小心触发电路,因为它可以在任一方向上触发。

用三端双向可控硅的用途

  1. 它们用于控制电路。
  2. 它用于高功率灯切换。
  3. 它用于交流电源控制。
