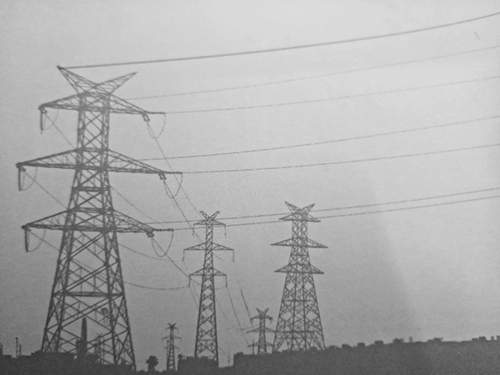

什么是输电线路?
输电线路是一种经过特殊设计(捆扎)的长导线，根据变电站的变化，以极高的电压将大量的发电输送到另一个站电压的水平。
输电线路类型
在传输线的确定电压降、传输效率、线损等是设计的重要内容。这些值受传输线的线路参数R、L、C的影响。长度有三种类型的输电线路。
短输电线路
一个短输电线路属于传输线，有:
介质传输线
一个介质传输线属于传输线，有:
- 长度超过80公里(50英里)但小于250公里(150英里)
- 运行电压水平从69千伏到133千伏
- 电容效应存在
- 分布电容形式用于计算。
长输电线路
一个长输电线路属于传输线，有:
- 长度超过250公里(150英里)
- 电压等级133kv以上
- 直线常数被认为是沿直线长度分布的。
输电线路效率
传输效率定义为接收端功率P的比值R发送端功率P年代用百分数表示。
cosθ年代为发送端功率因数。
cosθR为接收端功率因数。
V年代是每相发送端电压。
VR是每相接收端电压。
输电线路电压调节
传输线的电压调节定义为在空载和满载情况下，传输线的发送端和接收端电压之差与接收端电压之差的比值。它也用百分比表示。
在那里,V年代发送端每相位电压和V是多少R是每相接收端电压。
Xl是电抗每阶段。
R是电阻每阶段。
cosθR是接收端功率因数．
负荷功率因数对输电线路调节的影响:
- 对滞后负载
- 主要负荷
现在
- 功率因数是滞后的或统一的，然后VR增加并趋于正。
- 功率因数是领先的，然后VR下降，变成负值。
负载功率因数对输电线路效率的影响
我们知道输电线路的效率是
现在，对于短传输线，我R=我年代=我
所以，考虑到三相短传输线，
所以,
现在很清楚，要传输给定的功率，负载当前的与接收端功率因数成反比。
对于中长传输线，
这里很明显，传输效率取决于接收端功率因数。

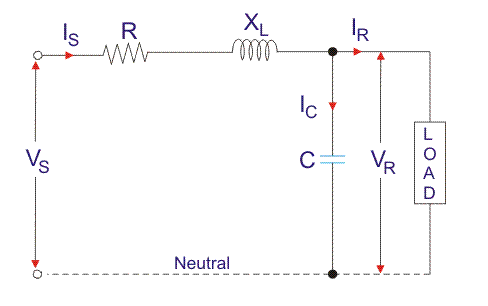

介质传输线端部冷凝器方法
在这种方法中，假设电容集中在接收端。一个阶段如下所示。
在这里,我R为每相接收端负载电流，
R是每相的电阻，
Xl是每相位的电感电抗，
C是每相的电容，
因为ΦR为接收端滞后功率因数，
V年代是发送端电压。
让我们假设,
作为参考相量，
接收端负载电流
的电容电流
现在,
现在,
和

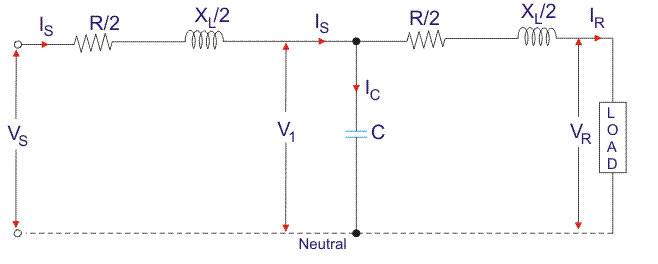

介质传输线公称T法
在名义T方法假设线路的电容集中在线路的中点，将线路电阻和电感的一半集中在两侧。
在这里,
我R为每相接收端负载电流，
R是每相的电阻，
Xl是每相位的电感电抗，
C是每相的电容，
因为ΦR为接收端滞后功率因数，
V年代是发送端电压。
V1穿过的电压是电容器．
跨电容C的电压，
电容电流
发送端电流
发送端电压

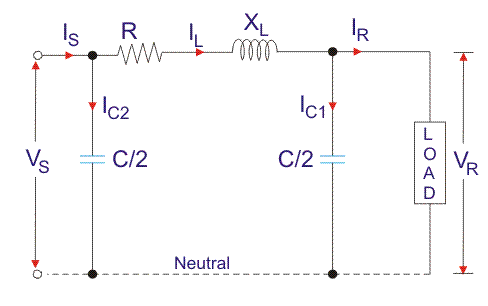

中线标称π法
在名义上的π方法假设总线路电容是集总的，分为两半，分别在发送端和接收端连接。假设总线路电阻和电感存在于线路中间。
在这里,我R为每相接收端负载电流，
R是每相的电阻，
Xl是每相位的电感电抗，
C是每相的电容，
因为ΦR为接收端滞后功率因数，
V年代是发送端电压。
让我们假设,作为参考相量，
接收端负载电流
负载端电容电流
线电流
发送端电压,
发送端充电电流为
发送端电流为
介质传输线的标称T法是什么?
这种方法假设整个线路电容集中在线路的中点，一半的线路电阻和电抗集中在线路的两边。因此，在这种布置中，满充电电流流过线路的一半以上。
