膨胀系数是任何材料的基本性质之一。两种不同的金属总是有不同程度的线性膨胀。由于两种不同金属的线性膨胀不相等，双金属片加热时总是弯曲。
热继电器工作原理
A.热继电器工作取决于金属的上述性质。基本热继电器工作原理就是说，当一个双金属片被加热线圈加热时现在的在系统中，它弯曲并形成常开触点。
热继电器的结构

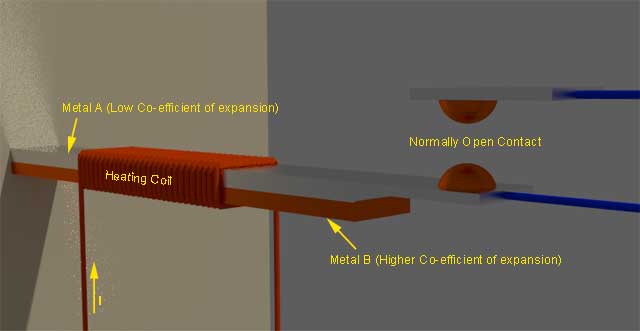

热继电器的结构非常简单。如上图所示，双金属带有两种金属-金属A和金属B。金属A的膨胀系数较低，而金属B的膨胀系数较高。
当过电流流过加热线圈时，它会加热双金属片。

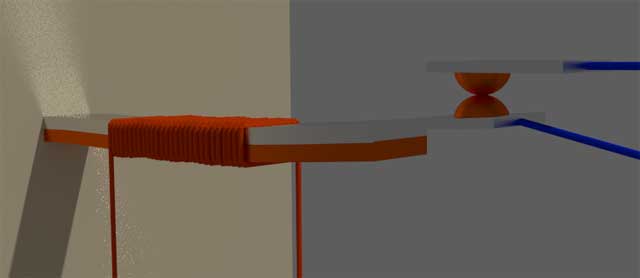

由于线圈产生的热量，两种金属都膨胀了。但金属B的膨胀比金属A的膨胀大。由于这种不同的膨胀，双金属片将向金属A弯曲，如下图所示。
带材弯曲，NO触点闭合，最终使a的跳闸线圈通电断路器.
加热效果不是瞬间的。根据焦耳加热定律，产生的热量为
在哪里，我结束了现在的流过热继电器的加热线圈。
R是电阻对于加热线圈，t是电流I流过加热线圈的时间。因此，从上面的方程式可以清楚地看出，线圈产生的热量与过电流流过线圈的时间成正比。因此，热继电器的操作存在长时间延迟。
这就是为什么这种类型的继电器通常用于允许过载在跳闸前流动预定时间的地方。如果过载或过载现在的在该预定时间前降到正常值时，继电器将不动作使受保护设备跳闸。
热继电器的一个典型应用是过载保护属于必威电子竞技大赛.
