系统接地主要是需要确保每个的潜力导体系统限制了所需的绝缘材料所需的值。
系统接地设计,在任何接地故障的情况下,它应该促进保护继电器的高效快速操作。
接地系统

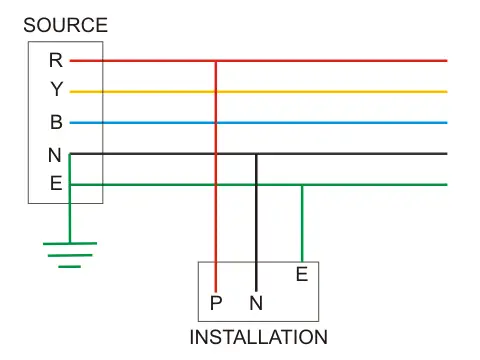

在T n的接地系统中,源在一个或多个点直接接地。通过导体通过源的地球点连接到地球的导电部件。因此,在安装中创建的任何接地故障电流都将通过地球通过源的接地点。这里,一个导体与供应线一起运行,其中安装的接地点直接连接。在架空系统中,该导体可以是单独的导体,而是在地下系统中,电缆护套或装甲用于该目的。
接地系统
在接地系统中,源是接地的。但是装置的导电部件通过一个或多个局部接地电极连接到地球。这些本地电极与源的接地系统没有任何直接连接。此接地系统适用于三相和单相安装。
我的接地系统
IT系统通常用于出土的三相网络。这里,三相源从地球隔离或通过高阻抗连接到地球。包括装置的金属体的导电部件通过一个或多个局部接地电极连接到地球。这些本地电极与源没有任何直接连接。
接地系统
T N S接地系统类似于接地系统。在T N和T N S系统中,中性线和地线沿网络分开运行。装置的导电部件连接到地线以提供接地。但在T N S系统中,除了来自源头的连续地线外,消费房屋还有局部地球坑。该装置还通过地电极连接到局部接地坑。局部接地电极通过沿着网络沿线延伸地连接到源的接地系统。这意味着每个局部接地电极被单独连接到地线。
接地系统
T N G接地系统类似于T N S的接地系统。在后面,中性线和地线不会单独运行,而是组合在一起以形成沿网络运行的笔线。安装中性和地球点连接到该系统中的相同笔线。
