浪涌阻抗加载或SIL

特性阻抗加载是一个非常重要的参数,当涉及到电力系统的研究,因为它被用于预测的最大负荷容量必威亚洲体育输电线路
但是之前的理解,我们首先需要知道什么是特性阻抗(Z年代).它有两种定义方式一种比较简单,另一种比较严格。
方法1
这是一个众所周知的事实远距离输电线路(> 250公里)已分布电感电容作为其固有的财产。当线充电时,电容分量向线上馈送无功功率,而电感分量吸收无功功率。现在,如果我们遵循两个反应力的平衡,我们就会到达以下等式

电容式var =电感var

在那里,
V =相位电压
我=线电流
Xc电容电抗每阶段
Xl=每相的电感抗力
在简化

在那里,
f =系统的频率
L =线路单位长度的电感
l =线的长度
因此我们得到,

这个量的尺寸是电阻为浪涌阻抗。可以认为它是一个纯阻性负载,当连接到线路的接收端时,由容性电抗产生的无功功率将被线路的感性电抗完全吸收。
它就是特性阻抗(Zc)的无损线路。

方法2
从一个严格的一个解决方案长输电线路我们得到下面的方程电压当前的在接收端的距离x上的任何点处

在那里,
Vx和我x= x点的电压和电流
VR和我R=接收端电压和电流
Zc=特性阻抗
δ =传播常数

Z =单位长度/相位串联阻抗
Y =单位长度/相位的分流导纳
将Δ的值放在我们得到的电压上方的上方

在那里,

我们注意到瞬时电压由两项组成,每一项都是时间和距离的函数。因此,它们代表两种行波。第一个是正指数部分,代表一个向接收端传播的波,因此称为入射波。而另一部分负指数代表反射波。沿这条线的任意一点,电压是两个波的和。对于电流波也是如此。
现在,假设负载阻抗(Zl选择了这样的zlZ =c,我们知道

因此

因此反射波就消失了。这样的线称为无限线。在光源看来,这条线没有尽头,因为它没有接收到反射波。
因此,这样的阻抗使线成为无限线称为浪涌阻抗。对于架空线,相位角约为400欧姆,从0到-15度不等;对于地下电缆,相位角约为40欧姆。

然而,浪涌阻抗这一术语是用于描述电涌的输电线路哪些可能是由于雷电或开关,哪里的线路损耗可以忽略这样

现在我们已经了解了浪涌阻抗,我们可以很容易地定义特性阻抗加载
被定义为通过一条线传送到纯电阻负载的功率,其值相同到该线的浪涌阻抗。因此我们可以写

SIL的单位是瓦特或兆瓦。

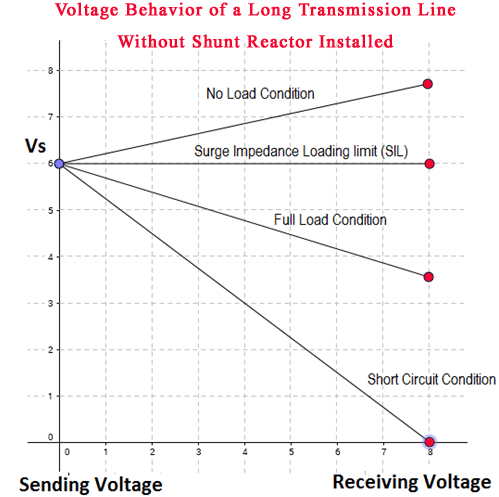

当线路以浪涌阻抗终止时,接收端电压等于发送端电压,这种情况称为平坦电压剖面。下图显示了不同负载情况下的电压分布。
浪涌阻抗加载或sil
还应该注意的是,浪涌阻抗和SIL与线路的长度无关。在线路上的所有点上,浪涌阻抗的值都是相同的,因此电压也相同。
在补偿线路的情况下,浪涌阻抗的值将相应地修改为

在哪里,kse= C串联电容补偿的%se

KCSH.=分流电容补偿的% C上海

吉隆坡上海= L的分流电感补偿的%上海

的方程现在会使用修改后的Z吗年代
