什么是应变仪表
一种应变仪是用于测量对象上的应变的电阻。当在物体上施加外力时，由于该物体的形状发生变形，因此由于存在变形。这种形状的这种变形是压缩或拉伸称为应变，它由应变计测量。当物体在弹性极限内变形时，它变得较窄，更长或变长，或者变得越来越宽。由于它，有变化反抗端到端。
应变仪对物体的几何形状中发生的小变化敏感。通过测量物体电阻的变化，可以计算诱导应力的量。
电阻的变化通常具有非常小的值，并且感测小的变化，应变仪具有长薄金属条在称为载体的非导电材料上以锯齿形图案配置，如下所示，使其可以扩大平行线组中的少量应力，可以高精度地测量。测量仪用粘合剂粘在装置上。
当物体显示物理变形时，其电阻变化，然后通过量具测量该变化。
应变计桥接电路
应变计桥接电路通过差异程度显示测量的压力，并使用a电压表在桥的中心提供准确测量该不平衡：
在这个电路中，r1和R.3.比率臂等于彼此等于，而且2变阻器臂具有等于应变计阻的值。当规格未经训练时，桥梁是平衡的，电压表显示零值。由于存在应变计的电阻变化，桥梁在电压表处产生不平衡并产生指示。桥的输出电压可以进一步放大差分放大器。
应变仪温度的变化
一种影响规格抗性的更多因素是温度。如果温度越多，电阻将更多，如果温度较小，则电阻将较少。这是所有导体的共同属性。我们可以通过使用自温度补偿或通过虚拟应变仪技术来克服这个问题。

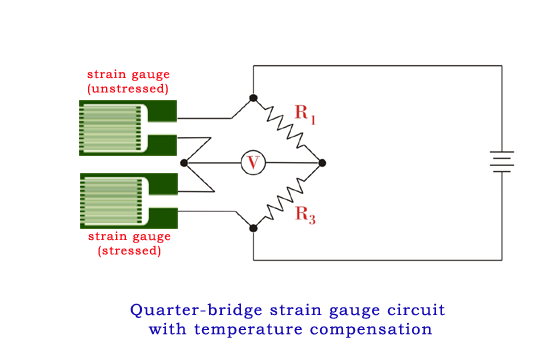

大多数应变仪由恒定合金制成，抵消温度对电阻的影响。但是一些应变仪不是Isoelastic合金。在这种情况下，假规范用于r的位置2在四分之一桥梁应变计中，用作温度补偿装置。
每当温度变化时，反抗将在变阻器的两个武器中发生相同的比例，并且桥仍处于平衡状态。温度的影响无效。保持电压低使其自加热是好的应变仪可能会被逃脱。测量仪的自加热取决于其机械行为。
这种布置被认为是四分之一桥。有两个布置半桥和全桥配置，在四分之一桥电路上具有更大的灵敏度。仍然四分之一桥接电路广泛用于应变测量系统。
使用应变计
- 在机械工程开发领域。
- 测量由机器产生的应力。
- 在飞机的组件测试领域;联系，结构损坏等
