斯特林锅炉

斯特林锅炉是最基本的弯曲管锅炉之一。在大多数现代热电发电厂我们使用弯曲管锅炉。斯特林锅炉是最大的容量锅炉之一。斯特林锅炉可以产生每小时高达50,000千克的蒸汽，并且可以产生高达每厘米60kgf的压力²。这款锅炉首先在1888年设计艾伦斯特林所以我们将锅炉称为斯特林锅炉。由于能力巨大，我们可以在中央电站使用这种锅炉。

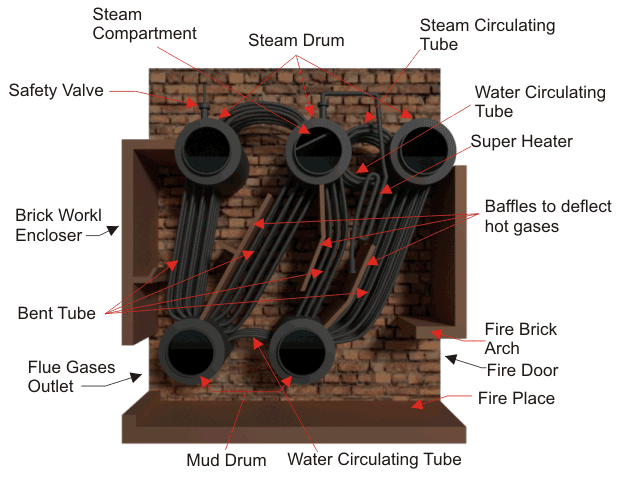

在斯特林锅炉有三个蒸汽鼓和两个泥浆鼓。将三个蒸汽滚筒放置在锅炉系统结构的顶部，并且将两个泥浆鼓放置在结构的底部。顶部蒸汽滚筒与弯曲管的底部连接到底部泥浆鼓。由于管弯曲，因此加热过程中管道膨胀导致的机械应力不能影响系统。蒸汽滚筒，泥浆鼓和弯曲管由钢制成。仍然结构也用于支持整个系统。

整个系统由砖砌封闭。在这里，砖块罩用于防止散热到周围环境。火门在砖块壁的底部构造。阻尼器设置在砖块壁的另一侧，以唤醒燃烧气体，如所需的那样。

炉子上方提供了防火砖拱。锅炉系统中提供三个挡板，以允许燃烧气体以曲折的方式流动。连接泥浆鼓有一个水循环管。还有蒸汽循环管将中间蒸汽鼓连接到外蒸汽鼓。还有一组从前蒸汽鼓到中蒸汽鼓的热水循环管。

在后蒸汽鼓上提供安全值。最后，蒸汽从中间蒸汽鼓收集。蒸汽盒构造在中间蒸汽鼓内。超级加热器通过钢管连接到蒸汽舱。
