输电线路的集肤效应

集肤效应

由于分布不均而产生的现象当前的在用于长距离的导体的整个横截面上电力传输被称为输电线路中的集肤效应.这种现象在线路很短的情况下没有多大作用,但是随着导体有效长度的增加,集肤效应大大增加。所以需要对线的计算做相应的修改。
电流在整个横截面上的分布导体在直流系统中是相当统一的。但是,我们目前使用的电力系统工程主要是交流系统,在这个系统中,电流倾向于以更高的密度流过导体的表面(即导体的外壳),从而使核心失去必要数量的电子。

事实上,甚至出现了这样一种情况,即绝对没有电流>电流流经核心,并将全部电流集中在表面区域,从而增加了有效电流电阻的导体。这种交流传输系统采取表面路径的流动电流剥夺铁心的特殊趋势被称为输电线路中的集肤效应

为什么输电线会发生趋肤效应?

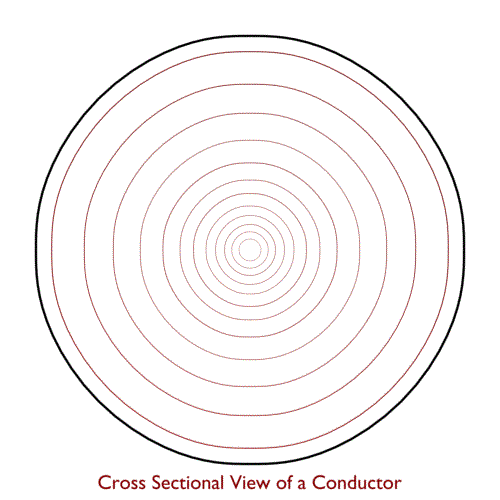

理解了集肤效应的现象之后,现在让我们看看为什么在交流系统中会出现这种现象。为了清楚地了解这一点,请看下图所示的交流电流过程中导体的截面图。
让我们首先把固体导体分成一些环形的细丝,它们之间无限小的间隔,这样每个细丝都携带总电流的无限小的一部分。
比如总电流= I

让我们考虑导体被分成n丝携带电流'i',使得i = n i。
现在,在交流电的流动中,载流的细丝,躺在核心上,有一个通量联系,与整个导体横截面,包括表面的细丝,以及那些在核心。而通量由外部灯丝建立的灯丝只局限于表面本身,不能与内部灯丝连接。因此,当我们靠近铁芯时,导体的磁链增加,电感以相同的速率增加,因为它与磁链有正比关系。因此,与导体的外部部分相比,一个更大的感应电抗被感应到铁芯中。内截面电抗值高,导致电抗的失效当前的以不均匀的方式分布,并迫使大部分电流流过外表面或皮肤,从而产生所谓的现象输电线路中的集肤效应

集肤效应

影响传输线肌肤效应的因素

在空调系统的集肤效应取决于一些因素,如:-

  1. 导体的形状。
  2. 类型的材料。
  3. 导体直径。
  4. 操作的频率。
