单相三相变压器vs三组单相变压器

三相系统中单相、三相和三相变压器组的比较

研究发现，发电、输电和配电电力更经济三相系统而不是单相系统。对于三相系统，需要三个单相变压器。三相转化可以用两种方法来完成，通过使用单一的三相变压器或者使用一组三个单相变压器。每种选择都有优点和缺点。

单相三相变压器成本比一组三台单相变压器低15%左右。同样，前者比后者占用更少的空间。对于一个非常大的变压器，不可能将一个大的三相变压器运至现场，而是更容易将三个单相变压器运至现场，将三个单相变压器分别架设成一个三相机组。

使用由三个单相变压器组成的银行的另一个优点是，如果银行的一个单元发生故障，那么银行可以作为一个打开三角洲变压器．

三相变压器的连接

一个真实的连接三相变压器在每一侧都可能有一个单相变压器或一组三个单相变压器。

标记或标记变压器的不同端子

高压侧各相端子用大写字母A、B、C标记，低压侧各相端子用小写字母A、B、C标记。端子极性用后缀1和2表示。后缀1表示相似的极性结束，后缀2也是如此。

星形星形变压器

星形星形变压器在三相变压器中，通过将各相的一端连接在一起而形成。下图中用后缀1表示公共终端。如果一次和二次端均使用后缀为1的端子作为共端，则一次和二次电压为同相。这就是为什么这种连接叫做零度连接或0^o——连接。

如果在高压侧后缀为1的端子连接在一起作为公共点，在低压侧后缀为2的端子连接在一起作为公共点，则一次和二次电压将处于相反相。因此,星形星形变压器连接称为180^o-连接，三相变压器。你可以通过研究我们的MCQ在变形金刚．

δ变压器

在δ变压器，每一相一次绕组的1个加后缀端子与下一相一次绕组的2个加后缀端子连接。

如果原发侧是高压侧，则A₁要接B吗₂B₁将连接到C₂和C₁将连接到A₂．同理，在低压侧，每一相绕组的1个加后缀端子与下一相绕组的2个加后缀端子相连。这意味着,一个₁将连接到b₂b₁将连接到c₂和c₁将连接到一个₂．

如果将变压器引线从绕组的一次和二次附加端子上取下，那么在一次和二次绕组的类似线路电压之间就不会有相位差。这δδ变压器连接为零度连接或0^o连接。但在变压器的低压侧，如果，a₂连接到b₁b₂连接到c₁和c₂连接到₁．将变压器的二次引线从低压绕组的2个附加端子中取出，一次和二次绕组中相似的线路电压就会相逆。这种连接称为180^o-连接，三相变压器。

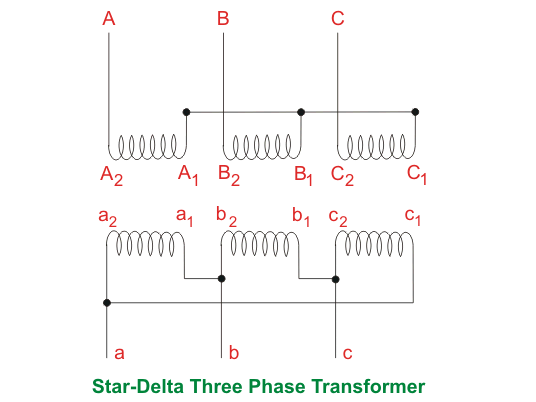

星形三角变压器

在这里星形三角变压器，高压侧星形连接，将所有1个加后缀的端子连在一起作为共通点，变压器一次引线从一次绕组的2个加后缀的端子中取出。

每一相低压绕组的1个加后缀端子与下一相低压绕组的2个加后缀端子连接，形成低压侧的三角形连接。更清楚,₁连接到b₂b₁连接到c₂和c₁连接到₂．次级引线(这里它被认为是LV)从变压器次级绕组的两个附加端取出。的变压器连接图示见下图。从图中可以看出，δ侧电压之和为零。这是必须的，否则闭合的delta就意味着短路。从相量图中还可以看出，相与中性相的关系电压(等效星基)在三角洲侧滞后−30^o到中性的相位电压在星的那一边;这也是各线路电压之间的相位关系。这星三角形变压器因此联系被称为−30^o连接。星形三角+ 30^o-连接也可以按下列顺序连接次级端子。一个₂连接到b₁b₂连接到c₁和c₂连接到₁．变压器的二次引线从低压绕组的2个附加端子中取出，

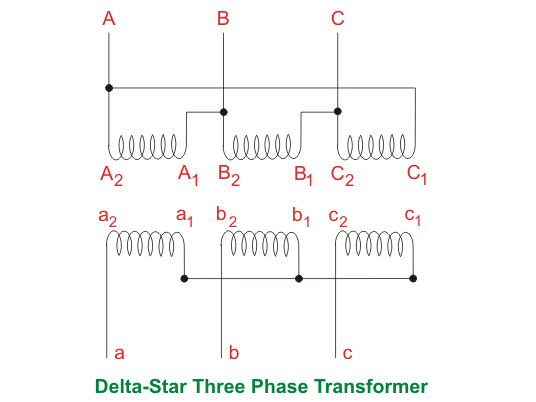

三角星形变压器

三角星形变压器三相变压器的接线类似于星形三角形接线。若将星形三角形变压器的高压侧和低压侧互换，即可成为星形三角形连接的三相变压器。这意味着星型三角连接的所有小写字母都应该换成大写字母，所有小写字母都换成大写in三角星形变压器连接。

Delta-Zigzag变压器

在星相连的一面上，每一相位的绕组被分成相等的两半三角之字形变压器．每条腿变压器的核心除一次绕组外，还由两个不同的二次相半绕组缠绕。

Star-Zigzag变压器

恒星中次级恒星上各相的绕组star-zigzag变压器被分成相等的两半。每条腿变压器的核心除一次绕组外，还由两个不同的二次相半绕组缠绕。

三相变压器星形接线与三角形接线的选择

在星接中性点接地时，相电压即相到中性电压，是线路电压即线路电压的1/√3倍。但在三角形连接的情况下，相电压等于线电压。星型连接高压侧电力变压器比三角形连接高压侧变压器便宜10%左右。

让我们解释一下,
让,变压器电压比在高压和低压之间为K，电压跨高压绕组为V_H低压绕组间电压为V_l和电压变压器高压侧引线称V_p在LV中是V_年代．

在星形星形变压器

高、低压绕组电压差，

在星形三角变压器

高、低压绕组电压差，

在三角星形变压器

高、低压绕组电压差，

对于132/33KV变压器K = 4

案例1
高、低压绕组电压差，

案例2
高、低压绕组电压差，

案例3
高、低压绕组电压差，

在案例2电压高压绕组和低压绕组之间的差值最小，因此它们之间的电位应力最小，意味着这些绕组之间的绝缘成本也更低。因此为了下台，星delta变压器连接是最经济的变压器设计。类似地，它可以证明，为了提高目的delta-star三相变压器接线是最经济的。
