一个串绕直流电动机比如并励直流电机或复绕直流电动机属于自励直流电动机的范畴，它的名字是由于在这种情况下的磁场绕组是串联连接到内部电枢绕组．因此磁场绕组暴露于整个电枢当前的不像分流电机的情况。
系列直流电机结构
结构上，这个电机是类似于任何其他直流电机类型几乎在所有方面。它包括所有的基本部件，如定子外壳磁场绕组或转子承载电枢导体，和其他重要部件，如换向器或电刷段所有附加在适当的顺序，如在一个泛型的情况下直流电机．
然而，如果我们要仔细观察这个直流电机的磁场和电枢线圈的接线，它明显地区别于这种类型的其他成员。
为了理解，让我们返回到上述提到的基本事实，该电机有磁场线圈串联连接到电枢绕组．因此相对较高当前的流过磁场线圈，并据此设计如下所述。
- 磁场线圈直流串激电动机绕组的匝数相对较少，因为通过磁场的电流是其电枢电流，因此，对于所需的MMF，需要的匝数较少。
- 钢丝较重，因为直径是相当大的增加，以提供最小电阻到全电枢电流的流动。
- 尽管有以上提到的差异，关于有较少的线圈转动运行这直流电机不受影响，因为通过磁场的电流相当大，可以产生足够强的磁场来产生所需的转矩。为了更好地理解这一点，让我们看看电压和当前的直流串联电机方程。
你可以通过学习我们的直流电机了解更多电mcq．
串联直流电机的电压和电流方程
典型的电气布局串绕直流电动机如下图所示。
让E和I给出电机电气端口的供电电压和电流总计分别。
因为整个电源电流流过电枢和磁场导体。
我在哪里,se磁场线圈中的串联电流和I是多少一个是电枢电流。
现在形成基本的电压方程直流电机．
在那里,Eb是反电动势。
Rse串联线圈电阻和R是多少一个为电枢电阻。
自从我se=我一个，我们可以写，
这是a的基本电压方程串绕直流电动机．
另一个有趣的事实直流串激电动机值得注意的是，场通量和其他情况一样直流电机与场成正比当前的．
但由于这里
即磁场通量正比于整个电枢电流或总供电电流。出于这个原因，通量产生在这个电机是足够强大的，以产生足够的扭矩，即使与bare最小的匝数，它有在现场线圈。
系列直流电机的转速和转矩
串联绕组电机的励磁电流与产生的转矩量之间存在线性关系。即扭矩与当前的在整个图的范围内。在这种情况下，相对较高的电流流过较粗的串联磁场绕组，产生的电磁转矩远高于正常。这种高电磁转矩产生电机速度，强大到足以举起沉重的负载克服其最初的惯性。由于这个特殊的原因，电机成为至关重要的启动电机大多数工业应用处理沉重的机械负荷，如巨大的起重机或大型金属块等。串联电机一般运行时间很短，大约只有几秒钟，只是为了启动的目的。因为如果它运行太长时间，高串联电流可能烧毁串联磁场线圈，从而使电机无用。
串绕直流电动机的调速
不像a直流并励电动机,直流串激电动机速度调节很差。即，串联电机不能保持其速度附加外部负载到轴。让我们看看为什么?
当机械负荷增加到轴在任何情况下，速度自动降低无论哪种类型的电机。但术语调速指的是电机在合理的时间内将降低的速度恢复到原来的值的能力。但是这个电机是非常不能做的，因为在添加负载的速度N减少，反向电动势，
反电动势E的减少b，增加净电压E - Eb，因此串联励磁电流增大，

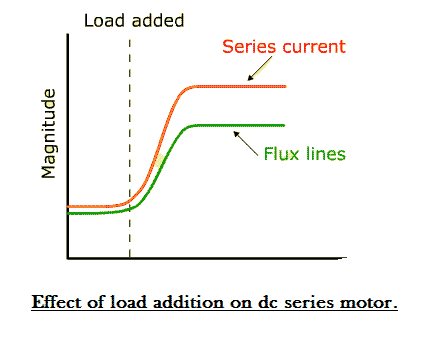

通过磁场线圈的串联电流的值变得如此之高，以至于它趋向于饱和的磁场磁芯。因此，磁通如图所示，与超过饱和区域的电流相比，连接线圈的增长速度要慢得多。
弱者磁场由此产生的结果是无法提供必要的力量，使速度在施加载荷前回到其先前的值。
所以记住所有以上提到的事实，a串绕直流电动机最适用于作为启动电机的工业应用。
