RLC系列电路(电路与相量图)

什么是串联RLC电路?

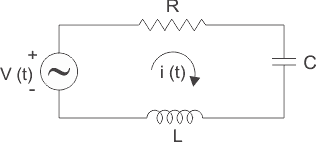

串联RLC电路就是其中之一电阻器，电感器和电容器串接在a上电压供应。由此产生的电路叫做系列RLC电路．下面给出了一个串联RLS电路的电路和相量图。

串联RLC电路的相量图

结合电阻、电感和电容的相量图，绘制出串联RLC电路的相量图。在这样做之前，人们应该了解电压和当前的如使用电阻、电容和电感。

1. 1. 1. 电阻器
         在电阻的情况下，电压和电流处于同一相位，或者我们可以说电压和电流的相位角差为零。

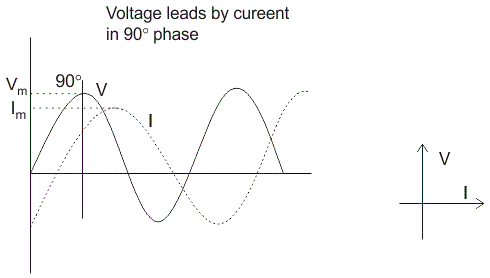

      2. 电感器
         在电感器中，电压和电流不相联。电压超前电流90°，换句话说，电压在电流到达最大值和零值之前90°。

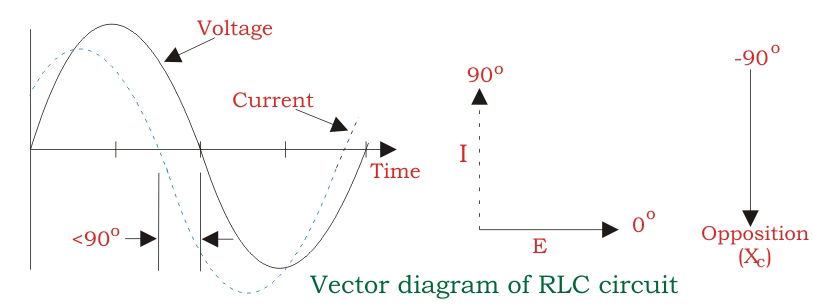

      3. 电容器
         对于电容，电流与电压超前90°，即电流达到最大值后，电压为0°，即电容的相量图与电感的相量图正好相反。

注意:为了记住电压和电流之间的相位关系，学习这个简单的单词“CIVIL”，即电容电流引线电压和电感电压引线电流。

RLC电路

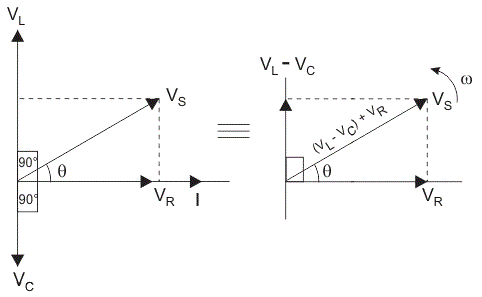

绘制串联RLC电路的相量图，请遵循以下步骤:

一步——我。如串联RLC电路;电阻、电容、电感串联;所以，所有元素的电流都是一样的，也就是I_r=我_l=我_c= I.画相量图时，以电流相量为参考，画在图中所示的横轴上。
步- II。对于电阻，电压和电流是同相的。画出电压相量V_R沿着与电流相量(V)相同的轴或方向_R与I相。
——第三步。我们知道在电感器中，电压将电流引线90°，所以画V_l(电感间的压降)垂直于超前方向的电流相量。
——第四步。对于电容器，电压滞后于电流90°，所以画V_c(通过电容器的电压降)垂直于向下的电流相量。
一步- V。为了画合成图，画V_c向上的方向。现在画出结果V_年代是电压V的矢量和_r和V_l- - - - - - V_C．

串联RLC电路的阻抗

串联RLC电路的阻抗Z被定义为由于电路电阻R而与电流方向相反的阻抗，感抗, X_l和容抗, X_C．如果感抗大于容抗，即X_l> X_C，则RLC电路具有滞后相角，如果容抗大于感性抗，即X_C> X_l那么RLC电路有超前相位角，如果电感和电容相同，即X_l= X_C那么电路就会表现为纯电阻电路。

我们知道,

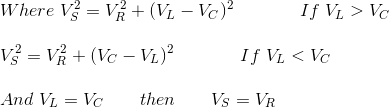

代入值V_年代²=(红外)²+(我X_l——我X_C）²

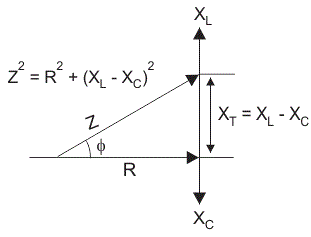

由这个阻抗三角形:利用毕达哥拉斯定理得到;

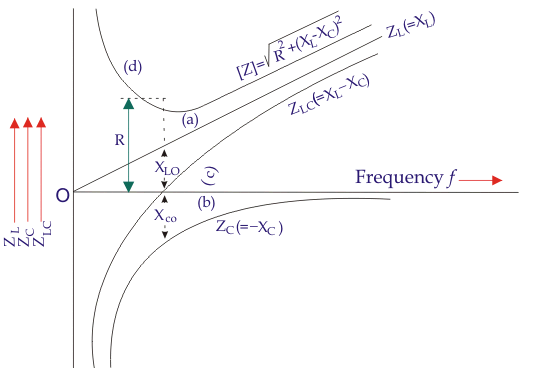

电阻、电抗和阻抗随频率的变化

在串联RLC电路中，涉及三种类型的阻抗

1. 电阻,电阻与频率无关，所以它随频率的变化而保持不变。
2. 感抗,X_l- - - - - -我们知道X_l= 2πfL。所以，感抗与频率成正比。所以频率和感抗之间的曲线是一条通过中心的直线，用曲线表示一个．
3. 容抗,X_C- - - - - -由容抗公式，X_C= 1/ 2πfC，容抗随频率变化成反比。因为净电抗是(X_l- X_C）.对于(X)曲线_l- X_C)，首先画出(-X_C)，用曲线表示b然后画出净电抗的曲线，如图所示c．
4. 电路的总阻抗用曲线表示d它是通过在净电抗上加上固定的电阻值得到的。
