蓄电池串联和蓄电池并联

电池

电池是由于化学反应而产生电势的电气元件。每一个电化学反应都有其产生的极限电势差在两个电极之间。
电池是这些电化学反应产生有限电位差的地方。为了在电池两端获得所需的电位差，需要将多个电池单元串联起来。因此可以这样总结，一个电池是几个电池的组合，而一个电池是一个电池的单元。例如,镍镉电池正常情况下，每个细胞发育约1.2 V铅酸电池每个电池产生约2v电压。所以一个12伏的电池将有6个电池串联在一起。

电池的电动势

如果在蓄电池没有连接负载的情况下，仅仅测量蓄电池两端的电位差，就可以得到蓄电池没有连接负载时产生的电压当前的流经它。这电压一般是指电动势还是电池的电动势．又称蓄电池空载电压。

电池端电压

蓄电池端电压是当电流从它流出时，两端的电位差。实际上，当负载与电池连接时，会有负载电流流过电池。电池是一种电气设备，它必须有一些电阻在里面。因为这个电池内阻在美国，会有一些电压降在它。因此，如果有人测量负载的终端电压。蓄电池端电压当负载连接时，他或她将得到的电压小于电动势的电池内部电压降。

若E为电池电动势或空载电压，V为电池负载电压的端电压，则E - V =电池内部压降。
按欧姆定律在这种情况下，内部的电压降只不过是电池提供的电阻和流过它的电流的乘积。

电池内阻

整个电阻遇到的电流，就好像它流过电池从负极到正极被称为电池内阻．

串并联电池

电池可串联、并联以及串联与并联的混合。

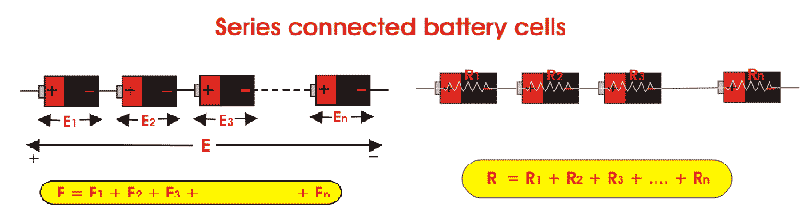

系列电池

当在一个电池中，一个电池的正极与随后的电池的负极相连时，则称这两个电池串联或简单连接系列电池．这里，电池的总电动势是所有串联的单个电池的代数和。但电池的总放电电流不超过单体电池的放电电流。

若E是电池的总电动势，由n个电池单体和E组合而成₁E₂E_3., ............... E_n是单个细胞的电磁场。

同样,如果r₁, r₂, r_3., ............... r_n为单体电池的内阻，则单体电池的内阻等于单体电池的内阻之和，即为单体电池的内阻。

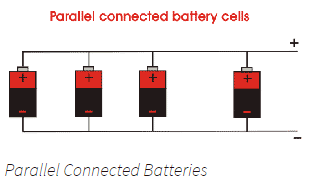

平行的电池

当所有电池的正极都连在一起，同样地，这些电池的负极也连在一起时，我们称这些电池是并联的。这些组合也被称为平行的电池．如果每个电池的电动势相同，则由n个电池并联而成的电动势等于每个电池的电动势。这种组合所产生的内阻是，

电池传递的电流是单个电池传递的电流之和。

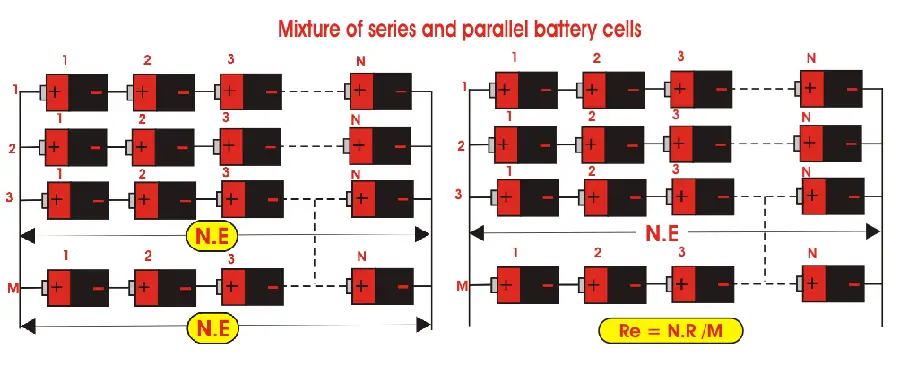

蓄电池混合分组或串并联

正如我们前面所说的，电池中的电池单元也可以串联和并联的混合连接。这些组合有时被称为电池串并联．一个负载所需要的电压和电流比单个电池电池所需要的要多。为了达到所需的负载电压，需要的电池单体数可以串联起来;为了达到所需的负载电流，需要的电池单体数可以并联起来。设m，一系列的数，每个包含n个相同的单元格，平行连接。

再次假设每个电池的电动势为E，每个电池的内阻为r。由于每个系列连接n个电池，则每个系列和电池的电动势均为nE。串联的等效电阻为nr. As, m数串联并联时的等效内阻即为串并联电池nr / m。
