RCCB.（剩余电流断路器）落在广泛范围内断路器。正如我们所知，有几种类型微型断路器像MCCB一样，适用于不同的操作原理并具有不同的安全目的。
功能：剩余电流断路器本质上是一种感应电流并断开任何低电平的设备电压（不平衡电流）电路在发生任何故障时发生。
目的：剩余电流断路器基本上安装以防止人类免受冲击引起的冲击或死亡。它通过断开主电路在几秒钟内断开主电路来防止事故。
剩余电流断路器如何工作？
基于的工作非常简单基尔霍夫电流定律即收入当前的在电路中必须等于来自该电路的输出电流。这断路器是这样做的，每当发生故障时，线路和中性的当前平衡不匹配（发生不平衡，因为故障电流找到另一个接地路径）。
它的电路是使得其每一个实例都比较了输入和输出电路电流的值。每当它不等于，基本上是两个电流之间的差异的剩余电流致动电路以跳闸/关闭。

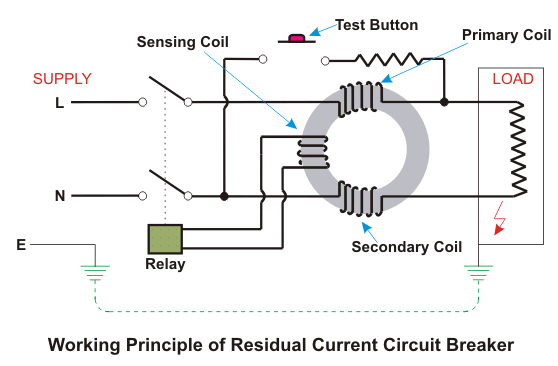

剩余电流断路器的工作原理
基本的经营原则位于环形变压器显示在包含三个线圈的图中。有两个线圈表示主（包含线电流）和次级（包含中性电流），如果两者都可以产生相等和相反的助焊剂潮流是平等的。
每当在存在故障并且两种电流都发生变化时，它会产生超出平衡磁通，这又产生流过第三线圈（图中所示的感测线圈）的差分电流，该电流连接到继电器的第三线圈（图中所示的感测线圈）。
这环形变压器，感测线圈和继电器一起被称为RCD - 残余电流装置。
测试电路：
测试电路总是包含在RCD中，RCD基本连接在线路之间导体在负载侧和供应中性。它有助于在启动或关闭现场电源时测试电路。每当按下测试按钮时，电流开始流过测试电路，取决于抵抗性提供在该电路中。该电流通过RCD线侧线圈以及负载当前的。但是，由于该电路绕过RCD的中性侧线圈，因此设备的线侧和中性侧线圈之间会有不平衡，因此，即使在正常情况下也将断开电源的频率。这就是测试电路如何测试可靠性RCCB.。
剩余电流断路器的类型
2极：它是由一个直播和一个中性线槽组成的单相线路。
4极：它设计用于三个相线，由4个插槽组成，其中可以连接三相线和中性线。
结论：
因此，它为商业和其他高电压商业地区使用的主要电路提供了一种实时保护装置，以及由于其始终存在冲击和意外死亡的风险。
