什么是受规管电源?
一个稳压电源转换未经调整的交流电(交流电)到一个恒定的DC(直接当前的）.稳压电源用于确保输出保持恒定，即使输入变化。
稳压直流电源又称线性电源，它是一种嵌入式电路，由各种模块组成。

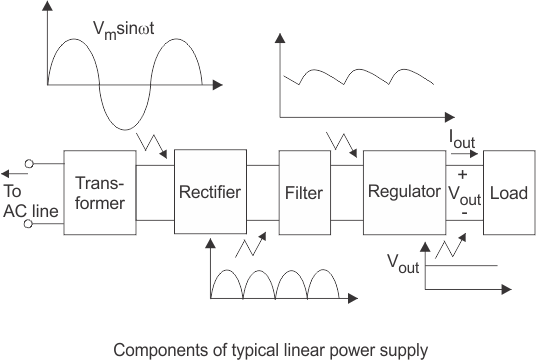

稳压电源将接受一个交流输入，并给出一个恒定的直流输出。下图显示了一个典型的稳压直流电源的框图。
稳压直流电源的基本组成部分如下:
- 一个降压变压器
- 一个整流器
- 直流滤波器
- 一个监管机构
(注意,我们数字电子技术mcq有很多与这些主题相关的电子问题)
稳压电源的操作
降压器
一个降压器将下台电压从交流电源到所需的电压水平。变压器的匝数比是这样调整的，以便获得所需的电压值。的输出变压器作为整流电路的输入。
整改
整流器是由电子电路组成的二极管进行整改过程。整流是将交流电压或电流转换成相应的直流(DC)量的过程。整流器的输入是交流，而输出是单向脉动直流。

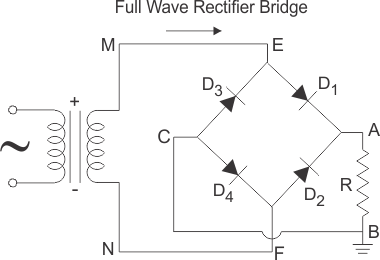

虽然单相半波整流电路可以在技术上使用，它的功率损失是显著的相比全波整流．因此，全波整流器或桥式整流器用于整流交流电源的两个半周期(全波整流)。下图显示了一个全波桥式整流器。
一个桥式整流器由四个部件组成pn结二极管以上述方式连接。在电源的正半周期中，电压感应通过次级电源电力变压器即VMN为阳性。因此E点相对于f是正的，因此，二极管D3.和D2反向偏置和二极管D1和D4正向偏压。的二极管D3.和D2将作为打开的开关(实际上有一些电压降)和二极管D1并且4就像闭合开关一样，并开始传导。因此一个整流波形出现在整流器的输出，如图1所示。当二次感应电压(即VMN)小于D时3.和D2是正向偏倚，还是反向偏倚和正向偏倚电压出现在过滤器的输入处。
直流过滤

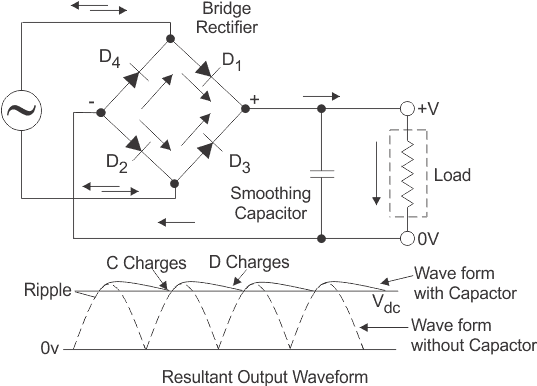

整流器的整流电压是具有非常高纹波含量的脉动直流电压。但这不是我们想要的，我们想要一个纯无纹波的直流波形。因此使用了过滤器。使用不同类型的过滤器，例如电容器滤波器，LC滤波器，扼流圈输入滤波器，π型滤波器。下图显示电容滤波器连接沿整流器的输出和合成输出波形。
当瞬时电压开始增加时电容器的指控，它充电直到波形达到其峰值。当瞬时值开始减少时电容器开始放电指数和缓慢通过负载(在这种情况下的输入调节器)。因此，几乎恒定的直流值具有非常少的纹波内容获得。
监管
这是一个稳定的直流电源的最后一个块。当交流电源的输入发生变化时，输出电压或电流将发生变化或波动，或由于被调节电源输出负载电流的变化，或由于其他因素，如温度变化。这个问题可以通过使用调节器来消除。即使在输入或任何其他变化发生时，调节器将保持输出恒定。晶体管系列稳压器，固定和可变IC稳压器或齐纳二极管操作在齐纳区可以使用取决于他们的应用。IC是78XX和79XX(比如IC 7805)用来获得输出处的固定电压值。

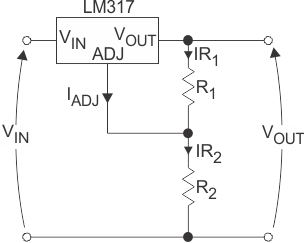

使用像lm317和723这样的IC，我们可以将输出电压调整到所需的恒定值。LM317如下图所示电压调整器．输出电压可以通过调节的值来调整抗性R1和R2．通常情况下,耦合电容器为解决输入噪声和输出瞬态问题，需要在输出端连接约0.01µF到10µF的值。理想情况下，输出电压由
上图显示了一个稳压+5V直流电源的完整电路。
