辐射高温计|类型工作原则

用于测量1200以上的任何温度O.C A.辐射高温计通常使用型温度计。这背后的主要原因温度传感器的类型或温度计不需要与温度测量的物体接触。对于非常高的温度,传统的温度计并不适合与热对象触摸,因为可能总是有可能对温度计的严重损坏。
不仅如此,热对象的一段时间位于系统所以狭窄的系统通道中,不可能将靠近该的温度计。在这种情况下,辐射高温计成功用于温度测量。这类仪器的主要工作原理是,根据辐射强度,它感测来自靶向热体的热辐射并读取并记录其温度。
主要有两个辐射致辐射仪的类型一个是固定焦点类型另一个是可变焦点类型。

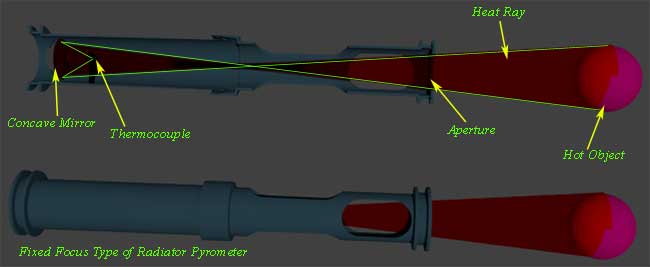

固定焦点型辐射高温计

它主要由长管组成,如图所示放置在管的端部处。一个敏感的热电偶被放置在这种合适的距离处于凹面镜的前面,使得通过管的叶片的窄孔进入管的热辐射,由凹面镜反射并聚焦在热电偶的热结上。由于该固定凹面镜,辐射始终集中在热电偶上,而不管热对象与该仪器之间的距离。这是该仪器称为固定焦点类型的原因辐射高温计。然后在热电偶或毫伏测量热电偶产生的EMF,并且可以用温度直接校准这一点以容易地校准温度。
固定聚焦辐射高温计

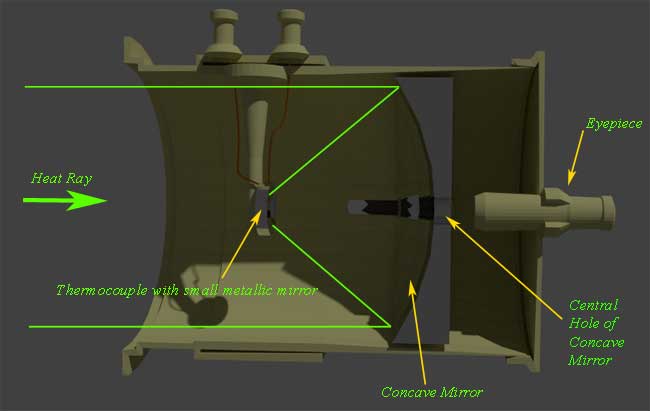

可变焦点型辐射高温计

下图显示了可调焦点仪器的基本结构。与固定聚焦散热器高温计不同,这里可以通过调节连接到仪器的旋钮来调节凹面镜的位置。由于该可调节的凹面镜,仪器被称为可变聚焦辐射高温计。凹面镜由高抛光的钢制成。形成目标热对象的热射线首先由凹面镜接收,然后反射到由非常小的铜或银盘组成的黑化热结,形成结的线焊接。

通过目镜和主凹镜的中心孔,可以在附接到热耦合结的小金属盘上看到热体的可见图像。调节主凹面镜的位置,直到焦点与附着在热电偶结的较小金属盘一致。由于该小金属盘上的该热图像引起的热连接的加热产生了电动力。可以通过测量伴随的电流计或毫流仪测量该热生成的EMF来测量物体的温度。
可变聚焦辐射高温计

使用或应用辐射高温计

辐射高温计型温度传感器主要用于测量炉温。但终端的终端热电偶创造冷结必须从热体中保护冷结。它们适用于600以上的测量温度O.C由于在较低温度下,与热体的温度相比,高温计本身的温度不能被忽略。
