作为长度电力传输线通常足够长，它通过开放的大气运行，电力传输线中发生故障的可能性远高于电力变压器和交流发电机。这就是为什么传输线需要更多的保护性方案而不是a变压器和交流发电机。
保护线路应该有一些特殊功能，如 -
- 在错误期间，唯一的断路器最接近故障点应该绊倒。
- 如果最靠近故障点的断路器未能跳闸，则断路器旁边的断路器将跳回。
- 与线路保护相关联的继电器的操作时间应尽可能最小，以防止与电力系统的其他健康部分相关联的断路器的不必要的跳闸。
这些上述要求原因保护线路保护与之不同保护变压器和其他电力系统设备。必威亚洲体育主要的三种方法传输线保护是 -
- 时间分级了当前的保护。
- 差动保护。
- 距离保护。
时间渐变过目前的保护
这也可以简单地称为电力传输线的过电流保护。让'讨论不同的时间等于电流保护。
保护径向送料器
在径向馈线中，电力仅在一个方向上流动，这是从源头加载的方向。通过使用明确的时间继电器或逆时间继电器，可以容易地保护这种类型的馈线。
明确时间继电器的线路保护
这种保护方案非常简单。这里，总线分为不同的部分，每个部分都有明确的时间继电器。最靠近线末端的继电器具有最小时间设置，而其他继电器的时间设置连续增加，朝向源。
例如，假设在下图中有一个源头
在点d的时候断路器CB-3安装有明确的继电器操作时间0.5秒。连续地，在点C处，另一个断路器CB-2安装有明确的继电器操作时间1秒。下一个断路器CB-1安装在最接近点A的点B处。在B点，在操作时设定中继器1.5秒。
现在，假设在点F处发生故障。由于此故障，故障电流流过所有电流变压器或CTS连接在线。但随着中继在D点的操作时间最小的是CB-3，与此继电器相关联将首先跳闸，以将故障区域与该线的休息部分隔离。如果由于任何原因，CB-3无法跳闸，则下一个更高的定时继电器将运行以启动相关的CB以跳闸。在这种情况下，CB-2将跳闸。如果CB-2也未能跳闸，则下一个断路器I.E. CB-1将跳动分离线的主要部分。
明确时间线保护的优点
该方案的主要优点是简单性。第二个主要优点是在故障期间，只有最接近来自故障点的CB将运行以隔离线路的特定位置。
明确时间线保护的缺点
如果线路中的部分数量相当大，则最接近源的继电器的时间设置将是很长的。因此，在更接近的故障期间，源将花费太多时间才能孤立。这可能会对系统产生严重的破坏性影响。
通过逆继电器通过电流线路保护
我们通过逆时间继电器容易地克服我们在明确的传输线路保护中讨论的缺点。在逆继电器中，操作时间与故障电流成反比。

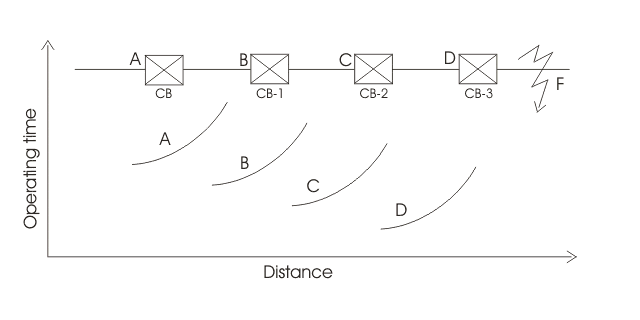

在上图中，在点D处的继电器的总体时间设置最小，并且连续地增加该时间设置，对于与点A相关联的中继线，增加了该时间设置。
在点F处的任何故障的情况下，在点D处显然遵循CB-3。在开口CB-3的故障时，CB-2将在C点C的中继情况下更高。
虽然，最接近源的继电器的时间设置最大，但仍将在较短的时间内跳闸，如果源极近发生重大故障，因为继电器的操作时间与故障电流成反比。
通过电流保护并行馈线
为了维持系统的稳定性，需要并行地从源馈送两个或多个进料器。如果在任何馈线中发生故障，则仅从系统中隔离有故障馈线，以便从源到负载的供应连续性。这一要求使并行进纸器的保护比在径向进料器的情况下，在电流保护中的简单非方向上更复杂。防护进料器的保护需要使用方向继电器并级联中继的时间设置以进行选择性跳闸。

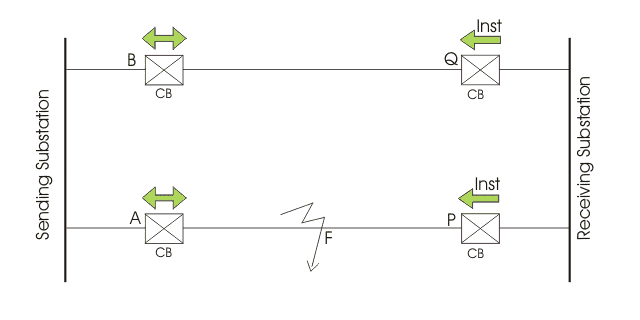

有两个进料器从源源并联连接到负载。两种馈线都有非定向的超过当前的继电器在源头。这些继电器应该是逆时间继电器。两种进料器也具有定向继电器或其负载端的逆动力继电器。这里使用的反向电源继电器应该是瞬时类型的。这意味着一旦送料器中的电流反转，就应该操作这些继电器。正常的电源方向来自源头到负载。

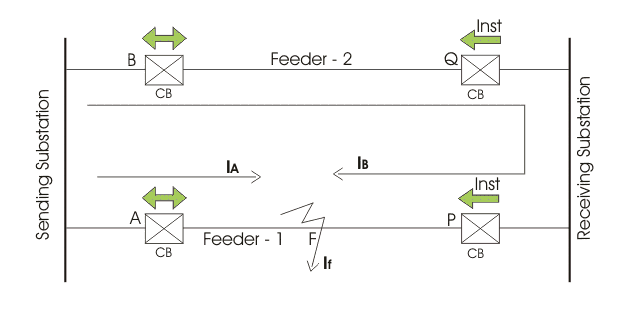

现在，假设在点f处发生故障，例如故障电流是我F。这个故障将获得来自源的两个并行路径，一致断路器A只通过CB-B、馈线-2、CB-Q、负载总线和CB-P。这在下面的图中清楚地显示出来，我一种和我B.馈线-1和馈线-2分别是共享故障的电流。
按照吉尔彻夫目前的法律， 一世一种+ I.B.= I.F。
现在我一种正在流过CB-A，我B.流过CB-P。随着CB-P的流动方向颠倒，它将立即行程。但CB-Q不会随着该断路器中的电流流（电源）而无法逆转。一旦CB-P跳闸，故障电流IB.停止流过馈线，因此毫无疑问，在电流继电器上进一步运行逆时间。一世一种仍然继续流动甚至CB-P正在绊倒。然后因为过时的我一种，CB-A将绊倒。以这种方式，故障馈线与系统隔离。
差动导频线保护
这只是一种应用于馈线的差分保护方案。采用几种差分方案来保护线路，但混乱价格电压平衡系统和翻译方案最受普遍地使用。
Merz价格余额系统
Merz价格余额系统的工作原理非常简单。在该线路保护方案中，相同的CT连接到线的两端中的每一个。CTS的极性相同。这些电流互感器的次级和两个瞬时继电器的操作线圈形成为闭环，如下图所示。在环路导频线中用于连接如图所示的CT次级和两个继电器线圈。
现在，从该图中很明显，当系统处于正常条件时，由于一个CT的二次电流将取消其他CT的二次电流，不会有流过循环的任何电流。
现在，如果在这两个CT的线的部分中发生任何故障，则一个CT的二次电流将不再相等且与其他CT的二次电流相反。因此，循环中会有产生的循环电流。
由于这种循环电流，两个继电器的线圈将关闭轴颈跳闸电路断路器。因此，故障线将从两端隔离。
