和其他电器一样，分流电容器还可能受到内部和外部的影响电气故障。因此，该设备也受到内部和外部故障的保护。有数量的方案可供选择电容组保护，但在申请任何计划期间，我们应该记住对此的初始投资电容器对于经济的观点。我们应该比较初始投资和申请保护的费用。主要有3种类型的保护装置应用于a电容器银行。
- 元素融合。
- 单元。保险丝。
- 银行保护。
元素融合
电容器单元的制造商通常在本机的每个元件中提供内置熔丝。在这种情况下，如果任何元素本身发生任何故障，则会自动断开本机的其余部分。在这种情况下，该单元仍然是其目的，但输出较小。在较小的额定电容器组中，仅应用这些内置保护方案以避免其他特殊防护设备的支出。
单位保险丝
的单位保险丝通常提供保护以限制持续时间弧在故障的电容器单元内。随着电弧持续时间有限的，由于机械变形的机械变形和巨大生产气体在故障单位中较少，因此保存了银行的邻居单元。如果电容器组的每个单元被单独地防止保险丝，则在一个单元失败的情况下，电容器银行在拆卸和更换故障单元之前，仍然可以不间断地运行。
为机组各单元提供熔断器保护的另一个主要优点是，它能显示出故障单元的准确位置。但在为此目的选择熔断器的尺寸时，应考虑到熔断器元件必须承受由于谐波在系统中。鉴于该目的的熔丝元件的当前额定值以高于满载电流的65％。每当电容器组的各个单元受保险丝保护时，必须提供放电电阻在每个单位中。
护岸
尽管在一般的保险丝保护中设置了每个电容器单元，但是当电容器单元处于故障并且吹出相关的熔丝元件时，电压应力增加到在同一行串联的其他电容器单元。一般来说，每个电容器单元的设计承受其正常额定电压的110%。如果任何其他电容器单元进一步停止使用，在之前一个单元损坏的同一行中，该行其他健康单元上的电压应力将进一步增加，很容易超过这些单元的最大允许电压极限。
因此，它总是可取的替换损坏的电容单元，从银行尽快避免过度电压应力对其他健康的单元。因此，必须有一些指示安排，以确定确切的故障单元。一旦在银行中发现故障单元，应将银行从业务中移除，以更换故障单元。电容单元故障引起的不平衡电压的检测方法有几种。

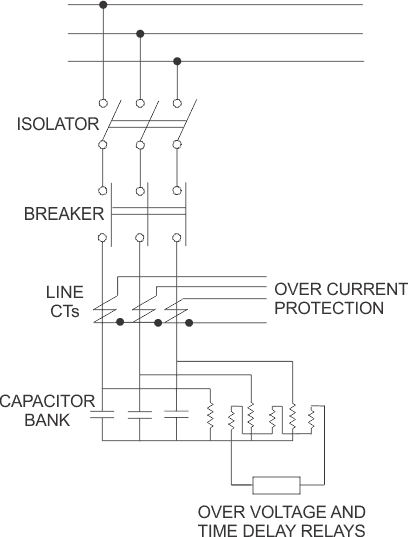

下图显示了最常见的排列方式电容器银行保护。在这里,电容器银行在恒星形成中是相连的。电压互感器的初级电压是跨相连接的。这三者中的第二位潜在的变形金刚串联连接以形成开放的Δ，电压敏感继电器在此开放式中转带连接。在确切的平衡条件下，一定不能是任何电压由于平衡的三相电压之和为零，所以出现在电压敏感继电器上。但是，当由于电容单元故障而出现电压不平衡时，合成电压将出现在继电器上，继电器将被触发，以提供报警和跳闸信号。
电压敏感继电器可以这样调整，在达到某一不平衡电压时，只有报警接点闭合，在某一较高电压水平时，跳闸接点连同报警接点一起闭合。连接在每一相电容器上的电压互感器也用于切断后放电。

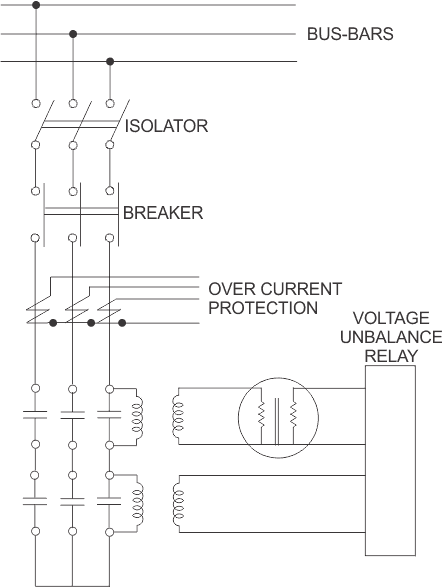

在另一种计划中，电容器在每个相分为两个相等的部分串联。如图所示，放电线圈通过各个部分连接。在放电线圈二次电压与不平衡继电器的敏感电压之间连接一个辅助变压器，用于调节正常情况下放电线圈二次电压之间的电压差。

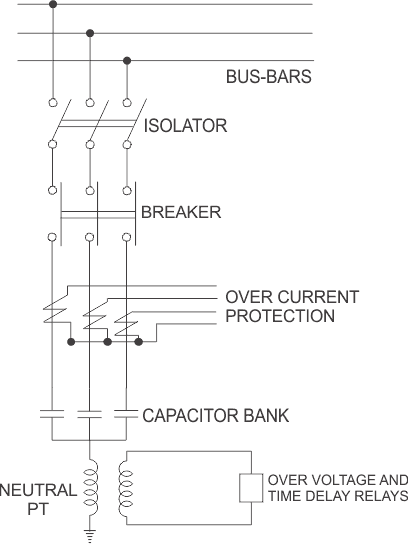

在这里，电容器组以星形连接，中性点通过电压互感器与地连接。电压敏感继电器连接在电压互感器的二次侧。两相之间一旦出现不平衡，就会产生合成物电压将出现在跨越电压互感器因此，电压敏感继电器将超出预设值。

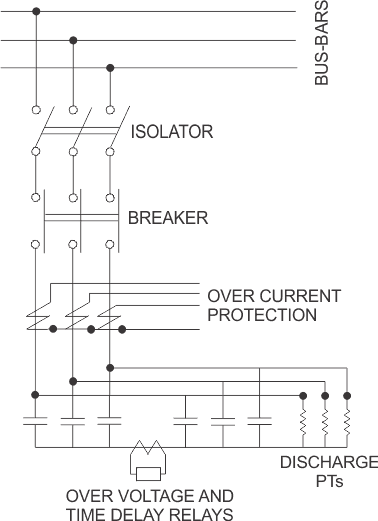

在这里,电容器银行每个相位被分成两个相等的平行连接的部分，两部分的星点通过a电流互感器。电流变压器的次级连接在A上当前的敏感的继电器。如果银行的两部分发生不平衡，就会有不平衡电流流过电流互感器，因此电流敏感继电器就会启动。在该方案中，放电线圈可跨越每一相的电容器进行放电。

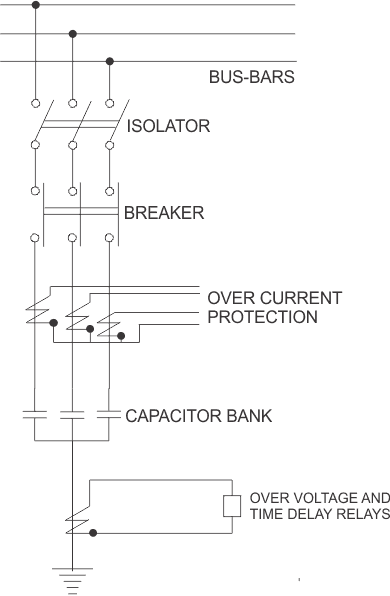

在另一个方案中电容组保护，三相电容器组的星点通过电流互感器连接到地，电流敏感继电器通过电流互感器的次级连接。一旦电容器组的阶段之间存在任何不平衡，就必须通过电流互感器流到地面，因此电流敏感继电器将被致动以跳闸断路器与电容器组有关。
