图论在理解复杂事物中起着至关重要的作用电路．这实际上意味着一个由六个以上的回路组成的电路，用纸和笔手工处理是非常复杂的。如果我们有多sim的计算机，那么它成为一个容易处理的任务，但没有计算机的任务变得太复杂，所以简单地分析这样的电路，我们往往喜欢图论．
图是如何形成的?
电路中的每个元件都是图形的一个分支，而有源源则是这样的电压源和电流源用内部阻抗代替(用短路代替电压源，用开路代替电流源)。
有向图是一种在每个分支上包含流方向的图当前的在电路中进行分析。
平面图

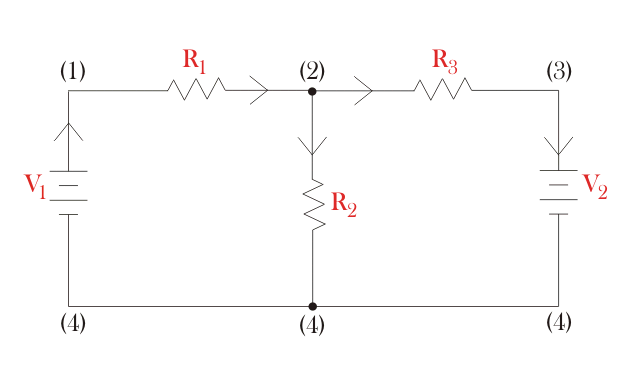

平面图是可以在平面上表示而不交叉任何其他分支的图。下图显示了一个平面图的例子，因为没有分支会切割图中的任何其他分支。

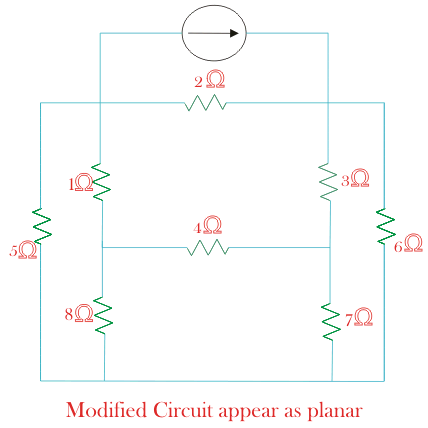

乍一看它是非平面图因为两个电阻器交叉，但它是平面图如下图所示。
看起来非平面的图并不总是非平面的，只要稍加修改，它就能变成平面的。请参见下面的示例进行解释。
Non-Planar图
非平面图是一个不能在纸上表示而不跨越其他分支。
