同步电机的相量图

我们将在这里讨论最简单的绘制方式同步电机的相量图我们还将讨论绘制相量图的优势。在我们绘制Phasor图之前，让我们在一个地方写下每个数量的各种符号。在这里我们将使用：
E._F表示激励电压
V._T.表示终端电压
一世_一种表示电枢电流
Θ表示终端电压与电枢电流的夹角
ᴪ表示激励电压和电枢电流之间的角度
Δ表示激励电压和端子电压之间的角度
R._一种表示每个相位电阻的电枢。

我们将采取v_T.作为参考量相符，以便同步电机的相量图。为了绘制Phasor图，应该知道这两个重要的点写字：
（1）我们知道，如果一台机器作为一个工作异步电动机然后电枢电流的方向将在相反对的励磁电动势。
（2）Phasor励磁EMF始终在相量终端电压后面。

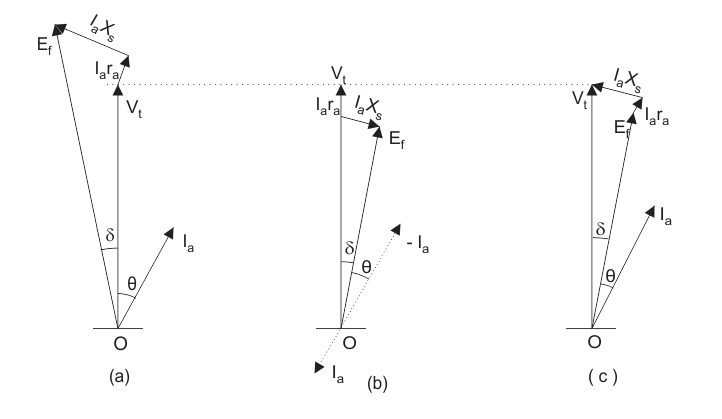

超过两点足以绘制同步电机的相量图。下面给出了同步电机的相位图，

在量相中，衔铁电流的方向与激发EMF的相位相反。
通常习惯于省略同步电动机的相位器中的电枢电流的负迹象，所以在量量相中，我们省略了电枢电流的负迹象。现在我们将为同步电机绘制完整的相量图，并在每种情况下导出激励EMF的表达式。我们有三种书面书写的案例：

（一种）滞后功率因数的电动操作。
（b）UNITY功率因数的电动操作。
（C）领先功率因数的电动操作。

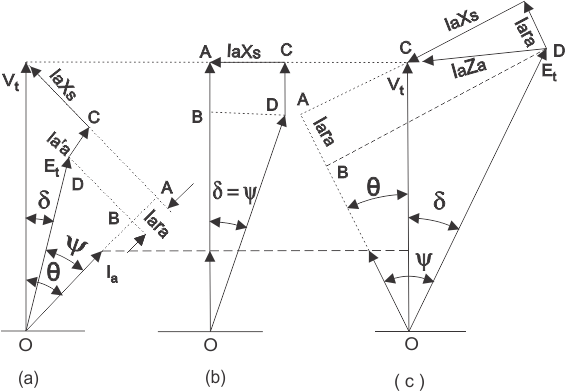

下面给出的是所有操作的相位图。

（a）滞后功率因数的电动操作：为了导出滞后操作的激励EMF的表达式，我们首先在电枢电流I的方向上取终端电压的组件_一种。电枢电流方向的组件是v_T.cosθ。
随着电枢的方向与端子电压的方向相反电压下降将是-i._一种R._一种因此，总电压降是（v_T.cosθ - 我_一种R._一种)沿电枢电流。类似地，我们可以计算电压沿垂直于电枢电流的方向落下。总电压降出现（v_T.Sinθ - I._一种X_S.）。从三角形BOD中的第一个相位图中，我们可以将励磁EMF的表达写入

（b）统一功率因数的电动操作：为了推导出unity功率因数操作的激励EMF的表达式，我们再次首先沿电枢电流I的方向取终电压的组件_一种。但是这里，θ的值为零，因此我们有ᴪ=δ。从三角形BOD中的第二相位图中，我们可以直接写入激励EMF的表达式

(c)超前功率因数驱动运行:为了推导出领先功率因数运算的励磁电动势表达式，我们再次首先取终端电压在电枢电流I方向上的分量_一种。电枢电流方向的组件是v_T.cosθ。随着电枢的方向与终端电压的方向相反，因此电压下降将是（-I_一种R._一种）因此，总电压下降是（v_T.cosθ - 我_一种R._一种）沿着电枢当前的。类似地，我们可以沿垂直于电枢电流的方向计算电压降。总电压降出现（v_T.sinθ+ i._一种X_S.）。从三角形BOD中的第一个相位图中，我们可以将励磁EMF的表达写入

绘制同步电机相量图的优点

（1）相量是非常有用的获得物理洞察的操作同步电机。
（2）在Phasor图的帮助下，我们可以轻松推导数学表达式。
