交流发电机的并行操作

交流发电机真的是交流发电机。在交流发电机,EMF在定子(静止线)中引起的影响旋转磁场(转子)由于法拉第的归纳法则。由于磁场旋转的同步速度,它也被称为同步发电机
在这里,我们可以讨论交流发电机的并行操作。当AC电力系统互连以获得必威亚洲体育效率时,交流发电机也应该必须并联连接。将有两个以上的交流发电机在发电站中并行连接。

交流发电机并行操作的条件

有一些条件要满足交流发电机的并行操作。在进入此之前,我们应该了解一些如下的术语。

  • 连接两个交流发电机的过程交流发电机并行的无限母线系统称为同步。
  • 运行机是携带负载的机器。
  • 进入机器是必须与系统并联连接的交流发电机或机器。

要满足的条件是

  1. 进入机的相位序列电压并且汇流条电压应相同。
  2. rms.母线或已经运行的机器和进入机器的线电压(端子​​电压)应相同。
  3. 两个系统的相位角应该是相等的。
  4. 两个端子电压(进入机器和汇流条)的频率应几乎相同。当频率几乎相等时,将发生大功率瞬变。

从上述情况出发将导致电力浪涌的形成当前的。它还导致转子的不需要的电力机械振荡,从而导致设备的损坏。

平行交流发电机的一般程序

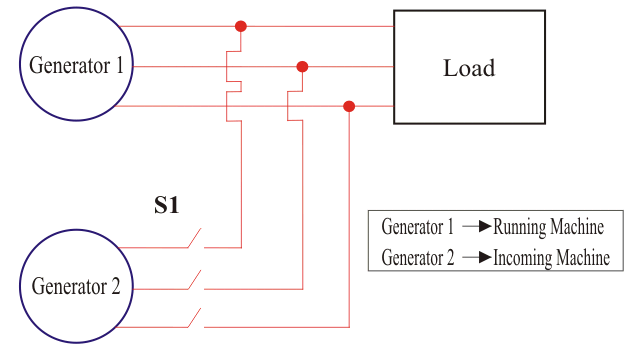

下图显示了一个交流发电机(发电机2)与运行电力系统(发电机1)平行。这两台机器即将同步以betway网页版向负载供电。在开关S1的帮助下,发电机2即将平行。在不满足上述条件的情况下,不应关闭此开关。
交流发电机的并行操作

  1. 使终端电压相等。这可以通过改变字段来调整传入机器的终端电压来完成当前的并使它等于线电压运行系统使用电压表
  2. 检查机器的相位序列有两种方法。betway网页版它们如下
    • 第一个是使用同步验。实际上没有检查相位序列,但它用于测量相角的差异。
    • 第二种方法是三个灯法(图2)。在这里,我们可以看到三个灯泡连接到开关的端子S1。如果相位差大,灯泡变得明亮。如果相位差小,灯泡会变暗。如果相位序列是相同的,灯泡将显示暗淡和光亮。如果相位序列相反,灯泡会在进展中发光。通过在其中一个发生器上交换任何两个阶段的连接,可以相等地进行该阶段序列。

    交流发电机的并行操作

  3. 接下来,我们必须检查并验证传入和运行系统频率。它应该几乎是一样的。这可以通过检查灯的调光和亮光的频率来完成。
  4. 当频率几乎相等时,两者电压(传入交流发电机和运行系统)将逐渐改变相位。可以观察到这些改变,并且当相位角相等时,可以使开关S1关闭。

并行操作交流发电机的优点

  • 当有维护或检查时,可以从服务中取出一台机器,其他交流发电机可以跟上供应的连续性。
  • 可以增加负载电源。
  • 在轻负载期间,多于一个交流发电机可以关闭,而另一个将在几乎全额负载下运行。
  • 高效率。
  • 运营成本降低。
  • 确保提供供应并使能源有效的生成。
  • 生成成本减少了。
  • break发电机的下降不会导致供应中的任何中断。
  • 整个电力系统的可靠性增加。
