这运算放大器或者op amp.是一种电子设备或元素，表现得像a电压受控电压源。运算放大器是一个复杂的电子设备，由此组成电阻器那电容器那晶体管和二极管。它是商业上可用的集成电路形式。

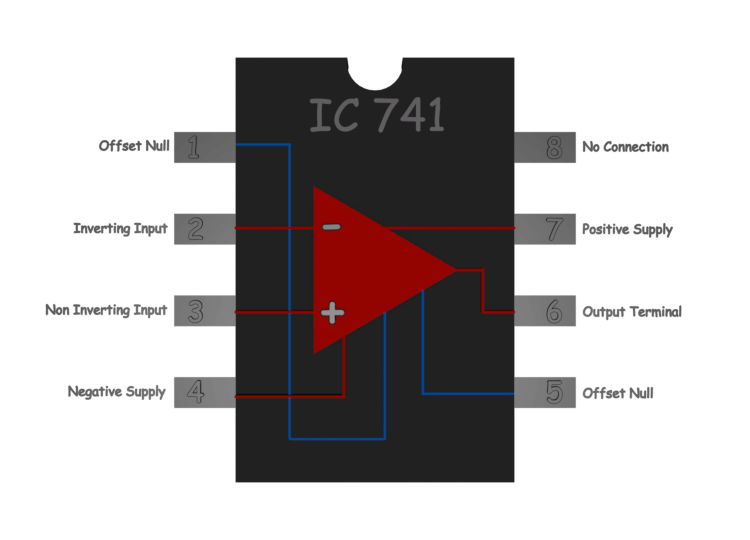

IC 741是一个小芯片。它包括八针。2,3和6个编号引脚最显着。
引脚2是反相终端。
引脚3是非反相终端。
引脚6是输出端子。
IC 741主要执行数学操作，如添加，减法，分割，乘法，集成，分化等。IC 741具有诸如差分输入，增益和推挽输出的三个阶段。
引脚1和5是“偏移空”或“平衡”端子。
这op amp.只不过是差分放大器。当我们在反相端子（引脚2）和非反相端子（引脚3）处涂布相同的电压时，输出端子（引脚6）不应该有任何电压。这种情况是理想的。实际上总是存在小电压（偏移电压），即使是电压在销2和3处施加完全相同。偏移电压出现在输出时，因为我们无法完全相同的晶体管的参数和差分放大器的偏置电阻的值。
但是，如果我们将偏移电压施加到输入以平衡输出偏移电压，我们可以使输出电压精确为零。我们称为输入偏移电压。
我们可以添加一些外部电路以减少IC 741中的不匹配。这些电路平衡偏移电压。IC 741.在输入级有两个端子（引脚1和引脚5），以便我们可以添加外部电路以平衡偏移电压。偏移空调通常需要具有连接到负电源的滑块的电位器。
销4用于负电源，销7用于正电源。

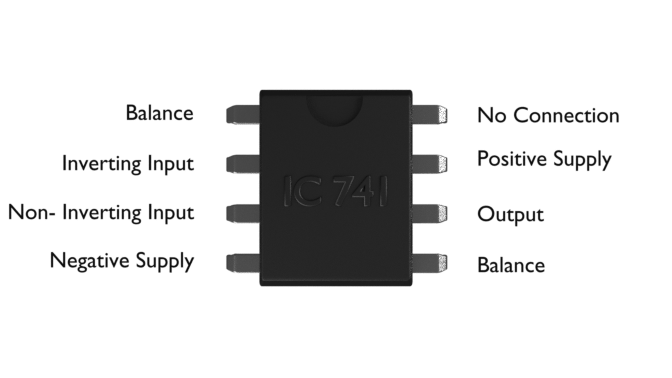

- 引脚1是平衡引脚（偏移NULL）
- 引脚2是反相输入
- 引脚3是非反相输入
- 引脚4是负电源引脚
- PIN 5是平衡引脚（偏移NULL）
- 引脚6是输出引脚
- 引脚7是正电源销
- 引脚8没有任何连接
我们提供典型参数741 IC.在下表中。
| 参数 | 典型范围 | 理想价值 |
| 开环增益（a） | 10.5.到10.8. | α. |
| 输入电阻（r一世） | 10.5.到10.13. | α. |
| 输出电阻（RO.） | 10到100. | 0. |
典型的供应范围电压在741 IC中，
输出op amp.不能越过这种电源电压范围。这意味着，输出电压V0.来自 - v的范围CC.到+ V.CC.。如果我们表示为v的电源电压CC.然后，在数学上我们可以写，

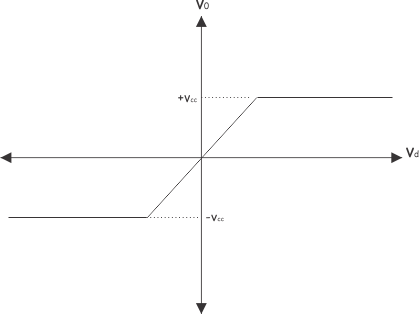

这意味着，输出电压V0.运算放大器无法达到-V以下CC.以上V.CC.。在这个范围内0.与输入差分电压V线性成比例D.。这可以是图形方式表示的，
运算放大器旨在在该线性区域中操作。
