运算放大器电路

运算放大器或运算放大器一般称为线性直流放大器。运放是一个三端设备，一个叫反相端子，一个叫非反相端子，另一个叫输出端子。

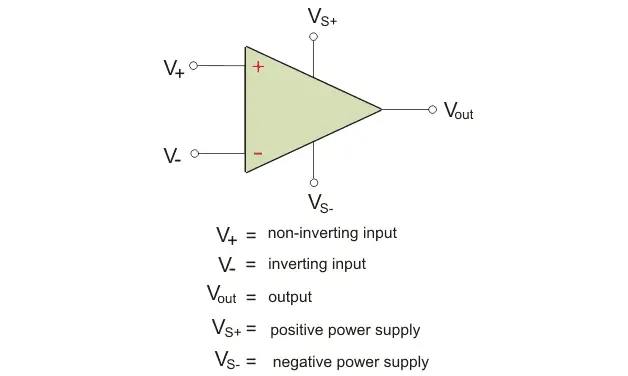

下面，你可以看到一个典型运放的管脚图．

一个理想的运算放大器具有以下特点:

• 无限开环电压增益。
• 无限的输入阻抗。
• 零输出阻抗。
• 无限共模抑制比。
• 无限带宽。
• 零点偏移电压。

然而，实际运放的特性与上面所述有一点偏差。你可以阅读更多关于运算放大器的特性在我们写的其他文章中。
在这篇文章中，我们将学习运算放大器IC的内部电路，同时我们还将学习运算放大器的交流等效电路。

运放IC的引脚图

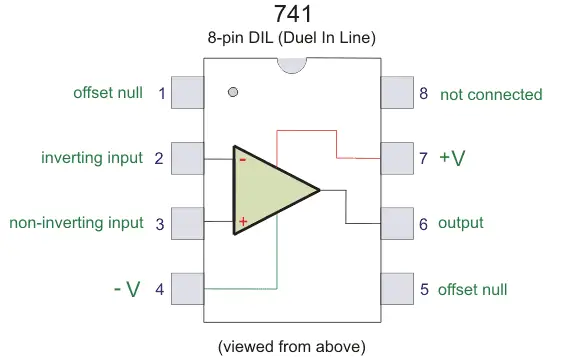

在放大器集成电路我们要讨论的是IC 741．它是一个8引脚集成电路。下面给出了IC 741的引脚配置

PIN 1 -偏移Null
PIN 2 -逆变输入
PIN 3 -非反相输入
PIN 4 -负电压供应
PIN 5 -偏移null
PIN 6 -输出
PIN 7 -正电压电源
PIN 8 -未连接

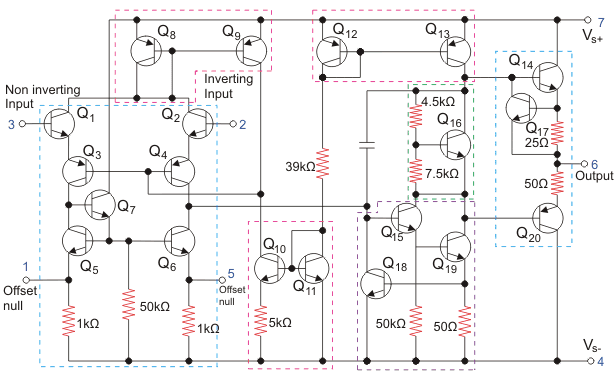

运放IC的内部电路图如下:

正如你在上面看到的，非反相终端和偏移空位于左边。不同的端子用不同的颜色标记。运算放大器是一个集合晶体管和抗性正如你从图中看到的。

运放有不同的用途。的741集成电路可用作

• 加法器
• 减法器
• 比较器
• 电压跟随器
• 积分器
• 微分电路

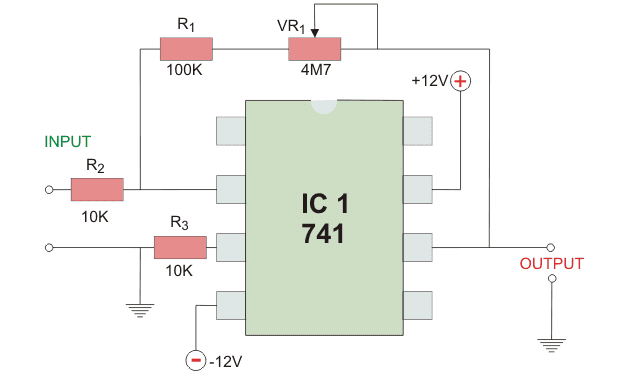

这是运放的电路图集成电路用作比较器

Comparator顾名思义是比较两个东西。在本例中，它比较两个模拟信号。会有一个电压一个信号将被用作参考，另一个信号将被比较。运算放大器将确定两个信号中哪个的幅度更大。

运放的交流等效电路

运算放大器的等效电路是运算放大器参数用物理元件表示的电路。这样的表示形式对分析很有帮助。

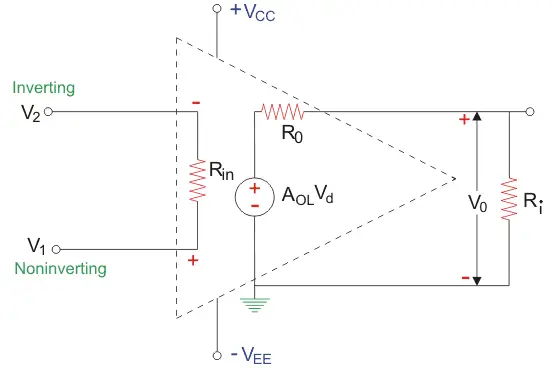

的等效电路运算放大器下面

电路参数如内部电阻、输出电阻、电压增益均由R等电路元件表示_在, R_出来,等。
V₁-相对于地的非反相输入电压;
V₂-对地输入电压反相;
V_ee-负电源电压;
V_cc-正电源电压;
V_出——一个_OLV_d=一个_OL(v₁- v₂)；
V_d-反相电压与非反相电压的差值;
R_我-运放内阻;
R₀-运放输出电阻;
一个_OL-开环电压增益。

输出电压如你所知，它与输入电压的差成正比。

的电压_OLV_d是戴维宁等效电压源而R_o戴文宁是等同的吗电阻从输出终端可以看到。这是an的交流等效电路运算放大器．这对分析各种运放电路非常有用。
