变压器温度指示器
这些一般都是精密仪器。温度指示器电力变压器是专门为变压器的保护此外,它的温度指示和冷却控制功能。这意味着,这个设备有三个功能。
- 这些仪器显示变压器油和绕组的瞬时温度。
- 这些也记录了油和绕组的最高温升。
- 这些仪器在允许的温度限制的预定值上运行高温报警。
- 变压器的温度指示器也可以跳闸断路器当与电力变压器有关的油或绕组的温度达到预定的极限时。
- 这些设备还控制着变压器冷却系统.当绕组达到预设的高温时,接通冷却设备,当温度下降到设定的差值时,关闭冷却设备。
变压器温度指示灯类型
使用的温度指示器主要有两类变压器.主要两种仪器是相同的,但一个用于油温,另一个用于绕组温度。还有另一种温度指示器常用于电力变压器,主要有点不同,这是远程温度指示器。
变压器温度指示器的类型有-
- 油温指示器(OTI)
- 绕组温度指示器(WTI)
- 远程温度指示器(RTI)
变压器温度指示器的构造

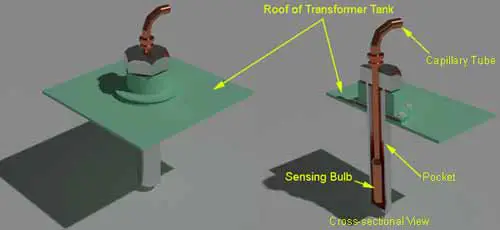

这些指示器配有一个感应灯泡。这个感应灯泡被放置在变压器油箱顶部的一个口袋里。口袋里装满了变压器油.灯泡通过两根毛细管组成的柔性连接管与仪器壳体连接。一根毛细管与仪器的工作波纹管相连,另一根毛细管与补偿波纹管相连。补偿波纹管补偿环境温度的变化。指针固定在一个钢制支架上,通常有四个水银开关安装在上面。这些水银开关的开关温度可单独调节。一个水银开关用于操作冷却风扇,一个水银开关用于打开油泵,一个水银开关用于高温报警,最后一个水银开关用于在极高温条件下对变压器进行跳闸。
此外,这些表盘油温度指示器设有虚指针,当温度升高时由主指针推入。当主指针因温度下降而回移时,虚指针将停留在主指针的最高温度位置。这表示在预设时间内变压器的最高温升。
油温指示器或OTI
该装置用于测量顶油温度。油温指示器(OTI)也用于变压器的保护。
油温指示器工作原理
该装置是利用浸在油袋内的感应球通过毛细管管膨胀到操作机构来测量油顶温度的。一个连杆和杠杆机构将这个运动放大到圆盘上的指针和水银开关。当操作机构中液体的体积发生变化时,附在毛细管末端的波纹管就会伸缩。波纹管的运动通过杠杆连杆机构传递到变压器温度指示器的指针上。

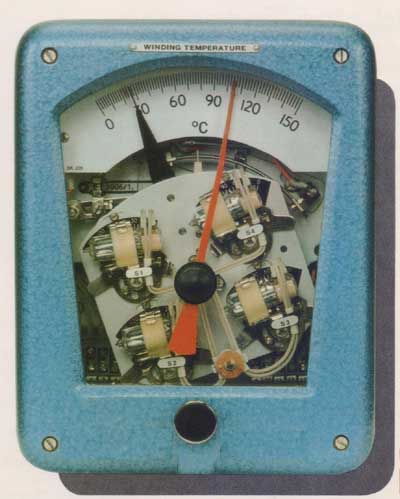

绕组温度指示器或WTI
该装置测量低压、高压绕组温度。绕组温度指示器(WTI)也用作变压器的保护。
绕组温度指示器工作原理
WTI的基本工作原理与OTI相同。但唯一的区别是,感应灯泡口袋上的变压器顶盖是加热线圈包围它。这个加热盘管是由次级的电流互感器与变压器绕组有关。因此,当前的通过加热器线圈的电流与流过变压器绕组的电流成正比。这是因为没有直接测量绕组内部温度的范围。当变压器负荷增加时,绕组温度也随之升高,当加热线圈包围绕组时,感应球感应到升高的温度。绕组温度指示器的其余工作原理与油温指示器的工作原理相同。
远程温度指示器
精密电位计安装在仪器箱内作为一个变送器和操作电气中继器远程读数测量的温度。在一种方案中,发射机直接连接到中继器,另一种方案是将发射机连接到中继器电阻传感器,为操作中继站提供直流电。
