矿物油具有比空气更好的绝缘性。在油断路器固定触点和移动接触浸入绝缘油内。每当有分离时当前的在油中携带触点电弧断路器在分离联系人的那一刻，并且由于这个弧油被蒸发并分解在大多数氢气中，最终在弧周围产生氢气泡。在电弧周围的这种高度压缩气体气泡可防止电流在循环过零后的弧后重新引人注目。的油断路器是最古老的之一断路器类型．
油断路器的运行
的油断路器的运行很简单让我们有讨论。当油中的电流携带触点被分离时，在分离的触点之间建立电弧。
实际上，当触点的分离刚开始时，电流触点之间的距离很小，因此触点之间的电压梯度变高。这很高电压触点之间的梯度电离油，因此在触点之间启动电弧。该电弧将在周围的油中产生大量的热量，并蒸发油并将油分解在大多数氢气中和少量甲烷，乙烯和乙炔。氢气不能保持分子形式，其被破坏到其原子形式释放批次的热量。
电弧温度可能达到5000oK.由于这种高温，气体被释放出来迅速围绕弧形，并在弧周围形成过快的生长气泡。发现气体的混合物占据腐烂的储存量约一千次。从这个数字来看，我们可以假设弧周围的气泡尺寸的速度有多快。如果这种越来越多的气泡周围弧被任何手段压缩，然后达到 -电离过程在接触点之间的电离气体介质将加速，这将迅速增加接触点之间的介电强度，因此电弧将在电流周期的零交叉点熄灭。这是基本的油断路器的运行．除了氢气包围的冷却效果外，弧线还有助于，快速弧形淬火在油断路器中。
油断路器类型
主要有两个油断路器类型可用的-
散装油断路器或bocb
散装油断路器要么Bocb.就是这样断路器类型其中油用作电弧淬火介质以及在断路器的电流携带触点和接地部分之间的绝缘介质。这里使用的油与变压器绝缘油．
最小油断路器或MOCB
这些类型的断路器利用油作为中断介质。但是，不像散装油断路器， 一种最小油断路器将中断单元放置在电位上的绝缘室中。绝缘油仅在中断室中可用。设计的特点Mocb.是减少油的要求，因此调用这些断路器最小油断路器．
散装油断路器
散装油断路器的构造

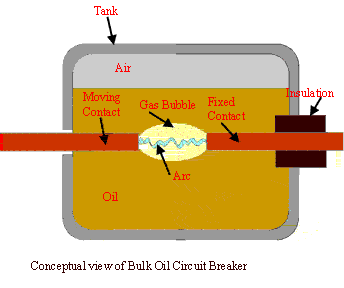

散装油断路器的基本结构非常简单。这里所有移动的触点和固定触点都浸入封闭的铁容器或铁罐内的油中。每当当电流承载触点在油内打开时，电弧在分离的触点之间产生。大能量将从油中蒸发油的弧形，以及分解它。由于在油内部开发出大的气压，这试图将液体油从触点周围移位。油箱内壁必须承受这种大压的流离失所的油。因此，散装油断路器的油箱必须在施工中足够强大。油表面和罐式屋顶之间需要气垫，以在气体形成时容纳位移的油弧．这就是为什么油箱没有完全填充油油，它被填充到上方的某些水平，空气在罐中紧密。断路器罐顶盖应牢固地螺栓固定在罐体上，总断路器必须用基础正确锁定，否则在高故障电流的中断期间可能会跳出。在这些类型的设备中，可膨胀油封闭在气密容器（油箱）中，必须在罐盖上安装气体通风口。当然，某种形式的气体通风口始终设置在散装油断路器罐的盖子上。这是散装油断路器施工的非常基本的功能。
在散装油断路器中弧形淬火
当油中的电流携带触点被分离时，在分离的触点之间建立电弧。
电弧会在电弧周围产生快速增长的气泡。当动触点离开固定触点时，弧长增加，从而使弧长增加反抗电弧增加。增加的抗性导致降低温度，从而减少了气体的形成围绕弧形。散装油断路器中的电弧淬火发生时发生当前的通过零交叉。如果我们经历了电弧熄灭现象更彻底的是，我们会发现许多其他因素会影响电弧淬火散装油断路器．由于在全气密容器内，气泡被油包围，油对气泡施加高压，使气泡周围的气体高度压缩弧．随着压力的增加，气体的脱离电离增加，这有助于电弧淬火。氢气的冷却效果也有助于油断路器中的电弧淬火。
单断散装油断路器

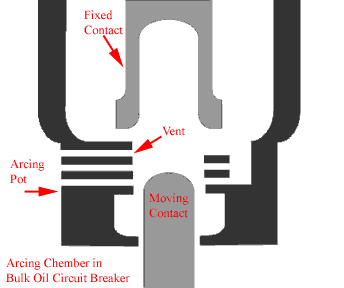

在单断散装油断路器中，电源电路的每一相都有一对载流触点。该散装油断路器的每对载流触点由一个固定触点和一个动触点组成。固定触点为固定触点，动触点在断路器开断时远离固定触点。在移动触点离开固定触点时，触点之间会产生电弧，在故障电流过零时电弧熄灭，原因如前一章所述。随着研究的不断深入，对单断路散装油断路器电弧控制的研究也不断深入。开发散装油断路器的主要目的是提高由油的汽化离解产生的压力。由于在较大的气体压力下，电子和离子的平均自由路径减小，从而产生有效的去离子化。因此，如果可以增加压力，去离子化的速度就会增加，这有助于快速消弧。研究发现，如果在半封闭的绝缘室中开固定触点和动触点，电弧周围产生的气泡膨胀空间变小，因而受到高度压缩。散装油断路器中这种半封闭式绝缘灭弧室称为侧排式爆炸罐或交叉喷流罐。交叉喷流罐的工作原理比较简单，我们来讨论一下。 The pressure developed by the vaporization and dissociation of the oil is retained in the side vented explosive pot by withdrawing the moving contact through a stack of insulating plates having a minimum radial clearance around the contact. Thus there is practically no release of pressure until the moving contact uncovers one of the side vents. The compressed hydrogen gas can then escape across the arc path, thus exerting a powerful cooling action on the ionized column.
达到当前零时，柱弧反抗由于这种冷却作用而迅速增加。在更高版本打破电流较大将是产生的压力，散装油断路器在其评级内的最高电流下提供了最佳性能。在清零期间，这种单断散装油断路器可能存在问题电流如断路器的负载电流。
已经提出了压力室或侧面通风爆炸室的设计中的各种改进以克服低电流中断的问题。其中一个解决方案是在侧面通风口下方提供补充油室。该补充油室称为补偿室，其提供蒸发的新鲜油来源，以便在清除低电流期间馈送越过弧路径的更清洁的气体。
双突破散装油断路器
已经提出了散装油断路器设计的各种改进，以满意和安全弧中断特别是在低于额定的电流。该问题的一个解决方案是在牵引电流承载触点之间使用中间接触。该弧在此处分为串联的两部分。这里的目的是通过使用由于第一弧线的气体压力和油动量快速熄灭第二弧。在双断层散装油断路器中，有两个固定触点，并通过一个移动接触桥接。移动触点借助于绝缘杆配有油断路器的驱动机构。随着移动的接触桥向下移动，在中间移动接触桥的两个端部的固定触点上产生接触间隙。因此，弧形在两个接触间隙中产生。
最小油断路器
由于散装油断路器中油量巨大，因此散装油系统发生火灾的可能性较大。为避免系统中不必要的火灾隐患，介绍了油路断路器设计中的一项重要进展，即油路断路器的用油量大大低于散装油路断路器。已确定断路器内的油只能作为灭弧介质使用，不能作为绝缘介质使用。然后是最小油断路器来了。在这方面断路器类型断弧装置封闭在绝缘材料罐内，整体处于系统带电状态。这种腔室称为灭弧腔或中断腔。灭弧腔内产生的气体压力取决于当前的被打断了。较高的电流被中断导致腔室内显影的气体压力较大，因此更好的电弧淬火。但这限制了机械应力的电弧室的设计。利用更好的绝缘材料为玻璃纤维，加强合成树脂等诸如玻璃纤维，加强合成树脂等的电弧室最小油断路器能够轻松满足系统的增加的故障水平。
最小油断路器中的工作原理或电弧淬火
最小油断路器的工作原理要么最小油断路器中的电弧淬火如下所述。在一个最小油断路器时，穿过载流触点的电弧包含在灭弧室内。
因此，由蒸发的油形成的氢气泡被捕获在腔室内。随着触点继续移动，在其某些行进之后，出口通风口可用于排出被困的氢气。在电弧室中提供了两种不同类型的电弧室，以便在电弧室中提供。一个是轴向通风，其他是径向通风。在轴向通风，由于油的蒸发和油分分解而产生的气体（大多数氢气）弧，将在轴向或纵向方向上扫过电弧。
让我们看看工作原理最小油断路器带轴向排气弧室。

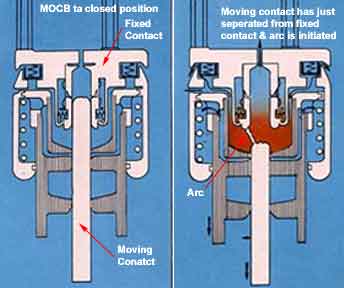

移动触点刚刚分离，并启动弧Mocb.．

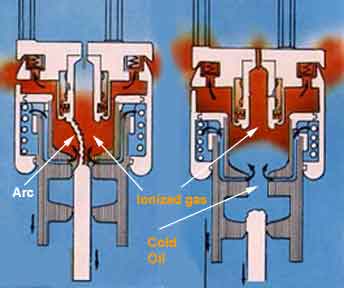

一旦移动的接触尖端交叉，通过上通风口通过下部通风口和冷油在轴向上进入电弧室的电弧气体。最小油断路器中的电弧淬火发生。

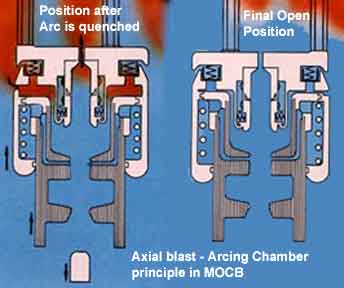

冷油占用固定触点与动触点之间的间隙最小油断路器终于进入了开放的位置。

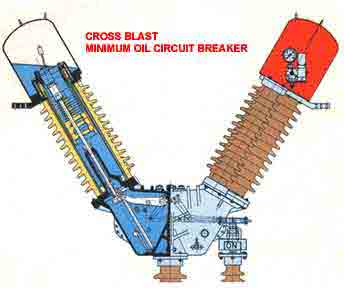

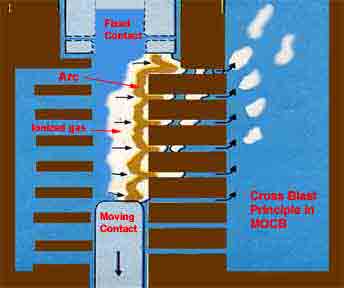

而在径向排气或交叉爆破的情况下，气体(主要是氢气)在径向或横向扫弧。
轴向通风产生较高的气体压力，因而具有较高的介电强度，主要用于低压中断当前的高压。
另一方面，径向排气产生相对较低的气体压力，因此低介电强度，因此可用于低电平电压和高电流中断。许多次都使用两者的组合最小油断路器因此，该腔室是同样有效的中断低电流和高电流。这些类型的断路器可在245kv高达8000 MVA。
