什么是NOR门?
一个也不是门（“不是或门”）是逻辑门，仅当其所有输入都是假的，才能产生高输出（1），否则为低输出（0）。因此，NOR门是逆的或门，其电路是通过将“或”门与“非”门连接而产生的。与OR门一样，NOR门可以有任意数量的输入探测，但只有一个输出探测。
一种非门紧随其后的是一个或门制作一个或没有门。NOR GATE的基本逻辑结构如下所示：
的象征或门类似于或栅极，但是在或栅极的情况下在或栅极的输出点绘制一个气泡。
NOR门真理表
也不是门意味着“不是或门”，因此该逻辑门的输出恰好是或门的输出。
我们知道，只有当所有输入为0时，OR门的输出为0。因此，在NOR门的情况下，只有当所有输入为0时，输出才为1。在其他情况下，也就是所有其他输入组合的输出都是0。
真值表列出特定数字逻辑电路的输出，以了解其输入的所有可能组合。2输入NOR门的真相表可以表示为：
你可以看到，这只是2输入OR门真值表的相反，如下所示:
就像或门，NOR门也可以具有多于两个输入。
一个或门也被称为a通用门．因为所有二进制操作都可以只用NOR门来实现。
正如我们所知，只有三种基本操作，或者而不是。此外，我们知道通过使用这三个基本操作，可以实现所有复杂的二进制操作。
如果我们可以证明，或者而不是通过使用NOR GATE实现操作，那么我们可以轻松地说可以通过仅使用NOR门来实现所有二进制操作。
如果你喜欢视频解释，你可能会发现下面的NOR门视频有用。
使用NOR门建造非门
如果两个输入或门的输入为1，那么输出为1，当两个输入或门的输入都为0时，输出为0。

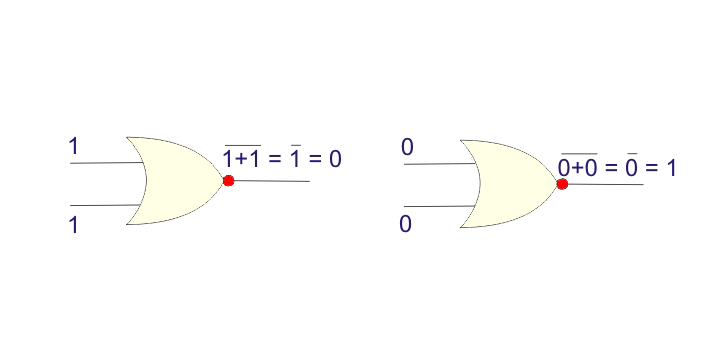

当NOR门的两个输入为1时，当NOR门为1时，输出将为0，并且当两个输入或门0的输入时，输出将是1。

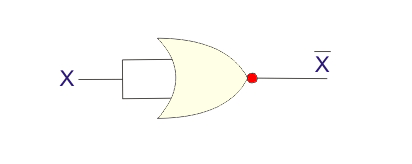

现在如果我们短路NOR门的两个输入端，那么我们会得到，
X不是0就是1。
因此，当x = 1时，上述门的输出为1.只不过是不是操作。所以我们已经看到了一个不仅可以通过使用NOR Gate来实现的Not Gate。
使用NOR门建造OR门

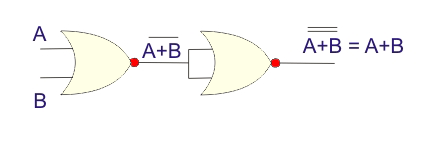

也不是门是倒或门，所以倒入的也是门将是一个或门．一个“非”门后面跟着一个“非”门就相当于一个“或”门。这里我们将使用从另一个NOR门实现的非门。这个OR门的逻辑电路如下图所示:
从NOR门建造AND门
两个输入NOR门的操作也是如此
根据d。摩根定理
现在，如果我们把A换成A，把B换成B，我们会得到，
这是一个和操作。
因此，从上面的等式中，很明显，如果倒置的NOR门的输入被反转，则输出将是等同的。

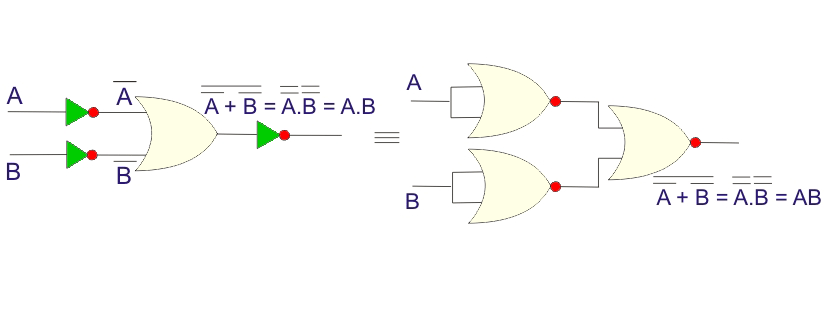

所以，如果我们把两个输入的非门连接起来，我们会得到和门相等的。由于我们只允许使用NOR GATE，我们将在此处使用来自NOR GATE的NOT盖茨。逻辑等效电路将如下所示，
现在我们已经证明了所有三个基本逻辑门，非，或和与门都可以只用NOR门来实现。因此，任何甚至更复杂的二进制运算都可以只用一个NOR门来实现，因此，将NOR门称为通用逻辑门是相当合理的。
NOR门电路图
NOR门晶体管电路图

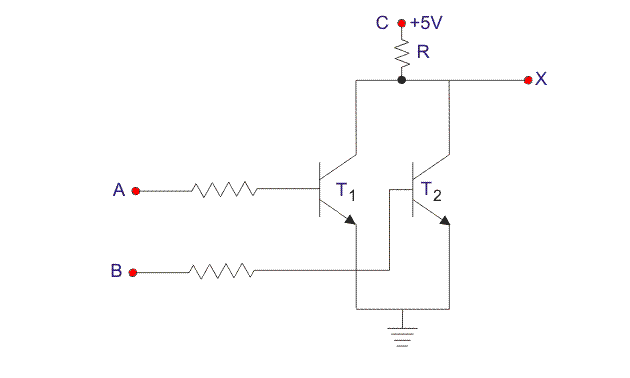

一种也不是门可以使用两个来实现双极结型晶体管．晶体管的基本电路图如下所示。这个电路是由两个并联的晶体管组成的。
在电路中，当A和B都为+ 5v时，两个晶体管的基极都有相当高的电势来产生电流晶体管'上'。作为晶体管T1和T2处于条件下，端子C处的电源电压通过以下方式获得地面的路径电阻器R.
理想情况下，整个电源电压在电阻R上下降，电路的输出端不会有任何下降电压因此逻辑状态是0。
实际上，A.晶体管不能理想地在条件下短途通行。即使在条件下，晶体管的发射器和收集器之间会有电压降。
因此，实际上，整个电源电压不会逐渐丢失电阻器r，而不是晶体管（饱和）滴过其中的一小部分（0.6 V）。即，5 - 0.6 = 4.4V。因此，电压出现在输出端子X上不是实际零，而是将被认为是逻辑0的0.6V。

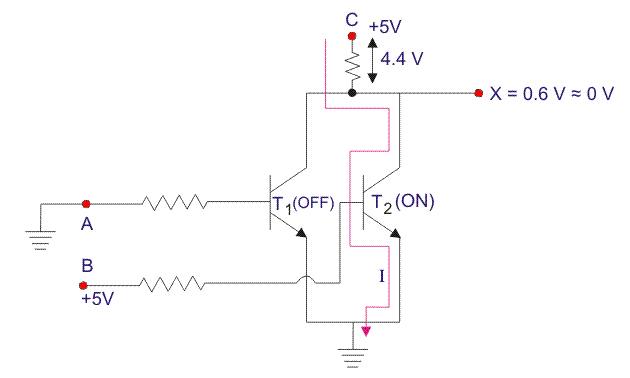

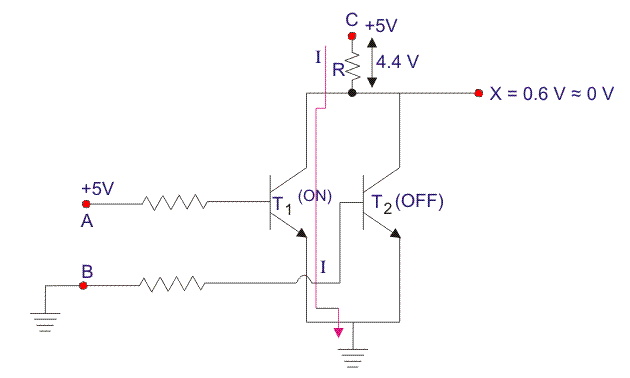

现在，如果输入A和B中的任何一个给定+ 5v，唯一对应的晶体管将处于ON状态。但在这种情况下，也供应电压将通过路径到地R和ON晶体管，类似地，输出将在逻辑0状态是0.6 V。

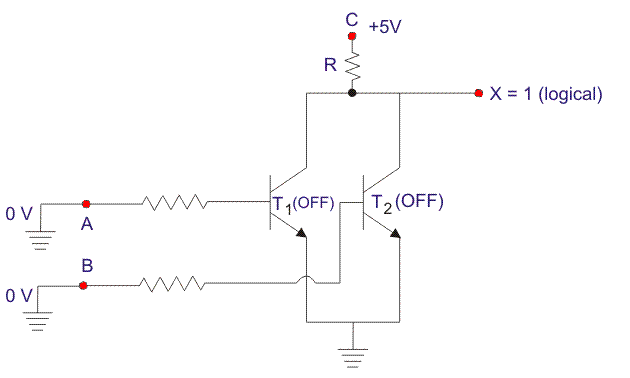

现在，如果两个输入A和B以0V或接地给出，则两个晶体管都将处于截止状态，如在这种情况下，两个晶体管的基部都没有足够的潜力来制造晶体管上。
随着电源电压不会得到地面的裸露路径，电源电压将出现在输出x时，因此输出处于逻辑1或高状态。
因此，在电路中，输出仅为1，仅当两个输入都是0并且在所有其他条件中时，输出为0。
也不是栅极集成电路
有很多也不是门市场上可用的集成电路（IC）。一些最受欢迎的包括：

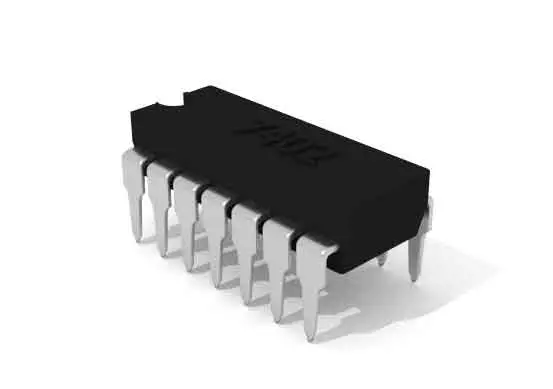

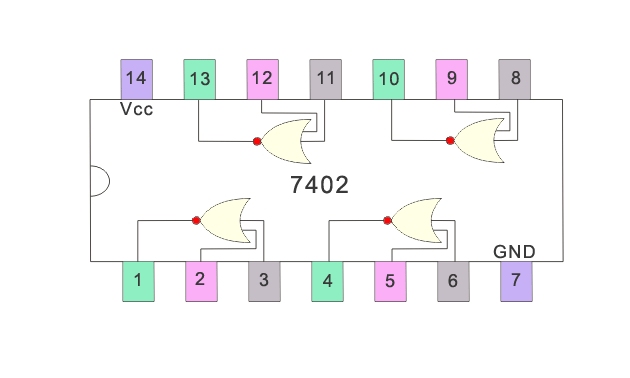

IC 7402包含四个两个输入NOR门。

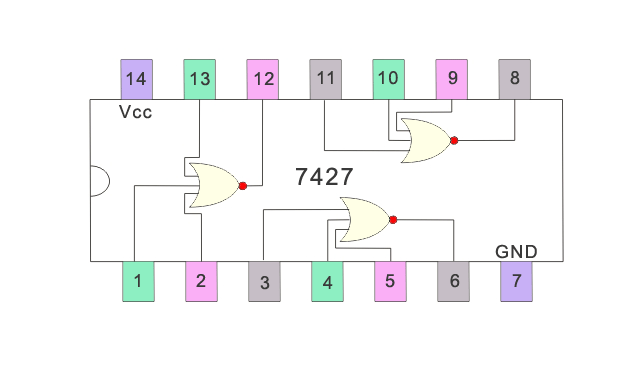

IC 7427包含三个输入或门。

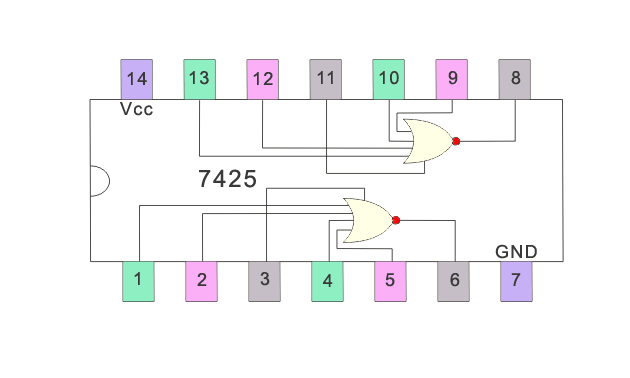

IC 7425包含两个四输入或门。
