一个电路的节点、分支和回路

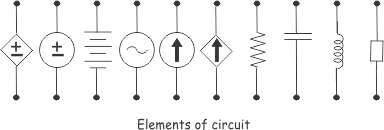

一个电路基于三个概念，即:节点，分支和循环．根据定义，电网是一个相互连接的组合电路元素．网络可能提供也可能不提供到电流流。但是，电路可以是一个或多个给电流闭合路径的网络的组合。这意味着，当一个或多个网络连接在一起，完成一个或多个路径的电流，一个电路形成。
电路确实有以下三个概念上的东西。

电路节点

电路元件与电路相连的点节点．更确切地说，node是一个点，两个或更多的终端电路元素连接在一起。节点是电路中的一个连接点。

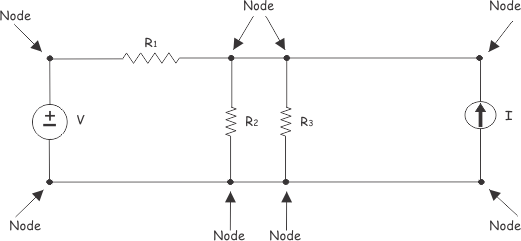

在上述电路中，节点用子弹表示。

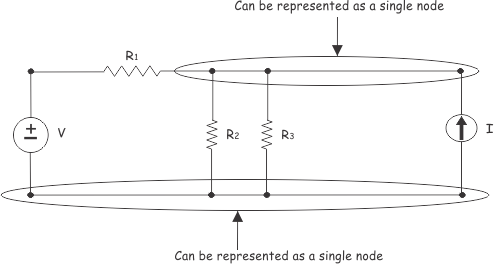

注:-如果3在两个或多个相连的相邻节点之间没有元素，这些节点可以重新组合为单个节点。

最后，电路可以重新绘制为:

电路分支

元素连接到电路一般是两个终端元素。当一个电路元件连接到电路上时，它通过两个端子连接自己，成为闭合路径的一部分。

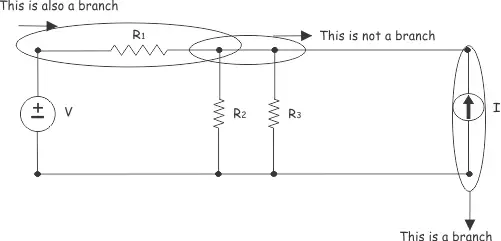

的任何电路元素，当连接到电路上时，肯定是连接在电路的两个节点之间。当一个元件存在于两个节点之间时，通过这个元件从一个节点到另一个节点的路径称为电路分支。

电路的分支可以更精确地定义为两个节点之间传递或吸收能量的电路部分。根据这个定义，两个节点之间的短路不称为分支的电路。

电路中的回路

一个电路有节点数。如果一个人从一个节点开始，在经过一组节点之后返回到相同的开始节点，而没有经过任何中间节点两次，那么他就通过了一个节点循环的电路。
