高于90％的行业中使用的电机感应电机，因为它们很便宜，坚固且易于维护。对于更高的HP（> 250HP）电机，我们更喜欢高电压，因为它会减少操作当前的和电机的尺寸。
为什么我们需要保护电机？
要了解这一点，我们需要了解与电机失败相关的成本，即
- 生产损失（生产成本）
- 更换电机（更换成本）
- 维修费用
- 由于这种紧急情况，人工数量的成本
a的基本功能保护继电器是从系统的健康部分识别故障并隔离故障部分。这将提高电力系统的可靠性。
为了保护电机，我们必须确定失败的各种原因并解决它。失败的各种原因如下
- 绕组热应力
- 单相阶段
- 地球故障
- 短路
- 锁定转子
- 热点次数
- 轴承失效
对不同故障的简要说明如下：
- 绕组热应力 -
如果电机连续运行超过其额定容量，那么这将在加热绕组和绝缘层上。随后劣化绕组绝缘导致电动机失效。如果是电压小于设计的值，那么它也将在加热时，绕组额定负载和电动机失效。 - 单相 -
供应到电机的一相的损失（如有三相电机）导致单阶段。如果我们在负载上启动电机，那么电机将由于不平衡而失败。 - 地球故障 -
如果绕组的任何部分与地面接触，那么我们可以说电机是接地的。如果我们启动电机，那么它会导致电机失效。 - 短路 -
如果在三相绕组的两个阶段或相位的转弯之间存在接触，则这将被称为短路。 - 锁定转子 -
如果驱动的设备处于卡住状态或电机轴被卡住，则这被称为锁定转子。如果我们启动电机，那么它将失败。 - 热点次数 -
每个电机都设计用于承受一定数量的热门开始。考虑一个电机在运行条件下，如果我们停止电机并立即启动相同，那么这被称为热门开始。取决于电动机的热曲线，我们必须提供某些时间来降低绕组的温度。 - 轴承失效 -
如果轴承失效，则会发生在定子上摩擦转子，导致绝缘和绕组的物理损坏。通过监测轴承温度，可以避免轴承故障。轴承温度检测器（BTD）用于监测和跳闸电动机。
全部电机保护继电器基于电机采取的电流运行。电机保护继电器用于高电压具有以下功能的区域
- 热过载保护
- 短路保护
- 单阶段保护
- 地球故障保护
- 锁定转子保护
- 开始保护次数
用于设置中继我们要求的CT.比率和电动机的全负载电流。下面列出了不同元素的设置
- 热量负载元件 -
要设置此元素，我们必须识别电机连续运行的全负载电流的百分比。
- 短路元件 -
可用于此元素的范围是启动电流的1至5倍。时间延迟也是可用的。我们通常将其设置为2次启动电流，时间延迟为0.1秒。 - 单相位元素 -
如果在三个阶段的潮流中存在不平衡，则此元素将运行。它也被称为不平衡保护。该元件设置为1/3开始电流。如果在开始期间跳闸，则参数将改变为启动电流的1/2。 - 接地故障保护 -
该元件测量星形连接CT二级的中性电流。可用于此元素的范围是CT初级电流的0.02至2倍。时间延迟也是可用的。我们通常设置在CT初级电流的0.1倍，时间延迟为0.2秒。如果在电机开始期间跳闸，则时间设置可以升至0.5秒。 - 锁定转子保护 -
可用于此元素的范围是完全负载电流的1至5倍。时间延迟也是可用的。我们通常设置在FLC的2次（满载电流）。时间延迟将超过电机的起始时间。“开始时间意味着电机达到全速的时间。” - 热启动保护人数 -
在这里，我们将在指定的持续时间内提供允许的开始次数。由此，我们将限制给电机的热点数量。

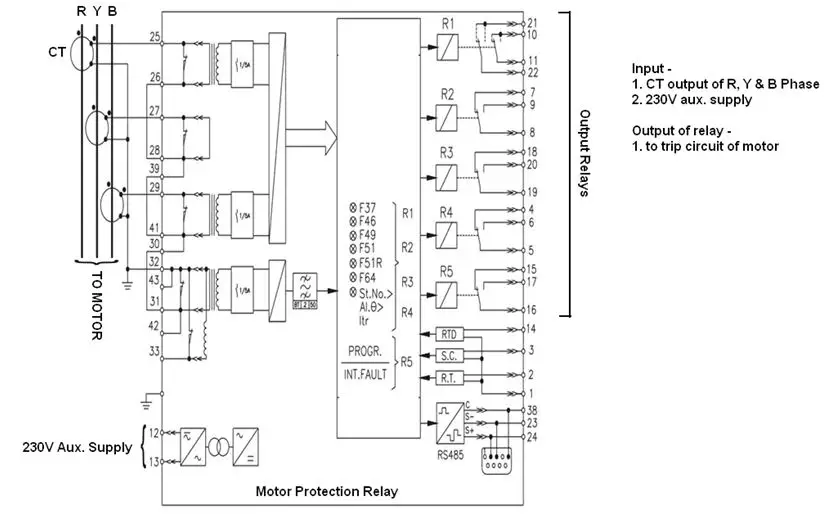

连接a的示意图电机保护继电器如下
现代数字电机保护继电器具有一些额外的功能，即保护电机的负载运行热保护。
如果没有负载运行，继电器会感应电机电流。如果它小于指定的值，那么它将跳动电机。我们还可以将温度探头连接到继电器，该继电器将监测轴承和绕组温度并在超出特定温度值的情况下跳闸电机。
