电机发电机组| M G组

一个电动发电机(M-G)机组是指通过共同轴机械耦合的电动机和发电机组成的复合装置。几乎一个电动发电机是一个系统,其中一个电机和发电机是连接或更确切地说放置在一个单一的电路。它是用来转换的设备电力从一种形式到另一种形式。主要是把电能转换成任何其他类型的电能。
电动发电机

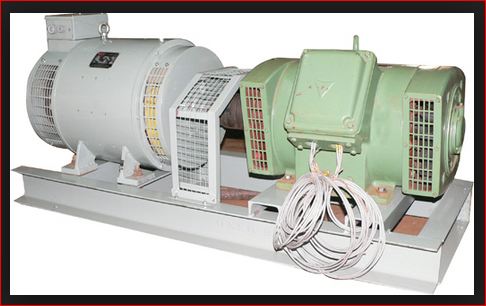

电动发电机也可用于转换电压、相位和频率的电源。它们也适用于电源线路的电气负载隔离。这是a的图示MG组
在这里,一个电机和一个发电机使用单一轴连接在一起;它们绕在一个转子上。联轴器的必要条件是电机和发电机的额定转速必须相同。

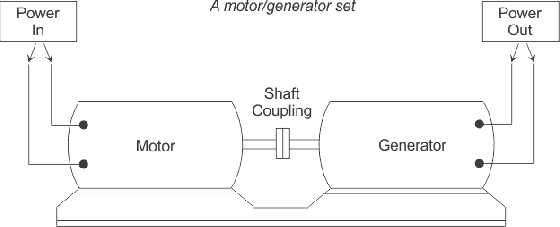

一个电机发电机的图表设置如下所示,
电动发电机

电动发电机组的工作原理

从上图中我们可以看到,在一个典型的电动发电机组中,功率从外部给电机,因此,电机的轴旋转发电机的转子。这意味着,电机接收来自电源输入的电能。它的轴旋转,由于发电机轴与它机械地耦合,发电机也通过轴接收其机械输入。因此发电机也产生电能输出,换句话说,发电机把机械能转换成电能
因此,虽然输入侧和输出侧的功率本质上是电的,但在机器之间流动的功率是机械扭矩的形式。betway网页版这提供了电力系统的隔离以及两个电力系统之间的一些缓冲。

转换

电动发电机组可用于各种形式的电能转换

    1. 交直流-这可以通过使用交流电机(感应电动机同步电动机)和一个直流发电机
    2. 直流到交流-这可以通过使用直流电机和一台交流发电机。
    3. DC在某些电压电平到另一个电压电平的直流。
    4. 一个频率的交流功率到另一个频率的交流功率
    5. 固定交流电压到可变或调节交流电压
    6. 单相交流电压到三相交流电压

现在电动发电机组已经在很多方面进行了升级。早些时候,这些设备被用于需要高度调速的地方,如电梯、工厂等。现在一天的半导体工作装置如电机发电机组,即采用半导体功率器件等晶闸管或可控硅,矩形脉冲断开,场效应晶体管电机发电机组等都由它们代替。权力从一种形式向另一种形式的转换是很容易实现的。它们体积小,结构紧凑,损耗少,易于控制。
