梅格格的历史
自1889年自1920年代以来，该设备正在使用自20世纪20年代以来，由于其使用和检测目的，近年来近年来出现了很少有实际改进的测试仪的设计和质量。现在有高质量的选择，易于使用，非常安全。
高阻表是什么?
绝缘电阻电子系统的红外质量随时间、环境条件(温度、湿度、湿度和尘埃颗粒)的变化而下降。由于电子和机械应力的存在，它也会受到负面影响，因此非常有必要定期检查设备的IR(绝缘电阻)，以避免任何措施致命或触电。
使用高阻表
该装置使我们能够测量导线中的电漏，结果非常可靠，因为我们将通过电流通过设备，我们正在测试。该设备主要用于电机、电缆、发电机、绕组等任何设备的电气绝缘水平的检验。这是一个非常流行的测试进行了很久以前。没必要它能显示出电刺的确切区域但能显示出漏电的量当前的以及电气设备/绕组/系统内的水分水平。
类型的高阻表
这主要可以分为两类:-
- 电子型(电池驱动)
- 手动类型（手动操作）
但还有另一种类型的类型梅格格哪一种是不使用的电动型电池生产电压它需要外部源来旋转a电机然后转动兆欧表的发电机。
电子式高阻表
重要零件： -
- 数字显示:数字显示屏以数字形式显示IR值。
- 电线引线： -两条线路导线连接梅格格使用电气外部系统进行测试。
- 选择开关： -开关用于选择电气参数范围。
- 指标： -表示各种参数状态I.E.EN-OFF。例如，电源，保持，警告等
注意： - 对于每一个大众，上面的施工不相似，它的差异出现制造制造，但基本的构造和操作对于所有。
电子式兆计的优点
- 精确度非常高。
- 红外值为数字型，易于阅读。
- 一个人操作起来很容易。
- 即使在非常拥挤的空间也完美地工作。
- 非常方便和安全使用。
电子类型众议员的缺点
- 能量需要外部能源，如干电池。
- 市场上的哥斯兰。

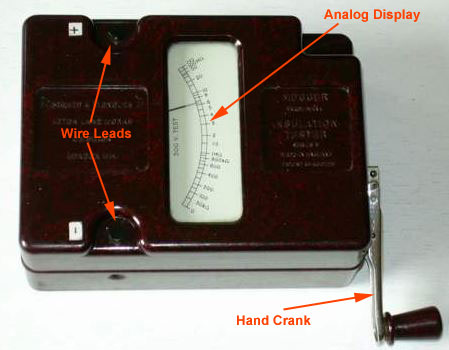

手动操作的高阻表
重要零件： -
模拟显示:-测试仪正面设有模拟显示，用于记录红外值。
手动曲柄：-手动曲柄用于旋转，有助于实现所需的RPM产生电压，通过电气系统运行。
电线引线： -与电子测试仪同用，即用于将测试仪与电气系统连接。
手动兆欧表的优点
- 在高科技领域仍然很重要，因为它是最古老的红外值测定方法。
- 没有外部来源操作。
- 市场上更便宜。
手工运营的缺点
- 至少2人需要操作，用于将曲柄旋转，以将MEGGER与电气系统连接到待测电气系统。
- 准确性不达到水平，因为它的旋转曲柄变化。
- 需要非常稳定的安置，以便在工作地点有点难以找到。
- 测试仪的不稳定放置可能会影响测试仪的结果。
- 提供模拟显示结果。
- 在使用过程中需要非常高的护理和安全性。

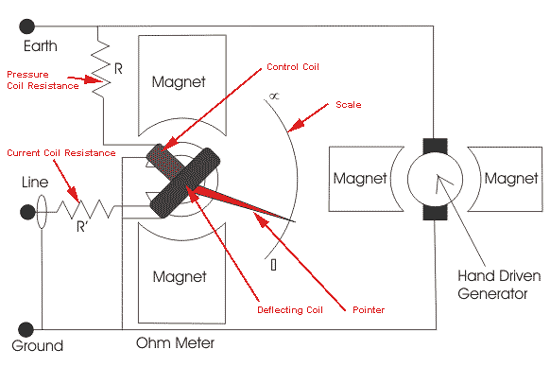

建设高阻表
电路施工特点： -
- 偏转和控制线圈：平行于发电机连接，彼此直角安装，并以这样的方式保持极性以在相反方向上产生扭矩。
- 永久磁铁：生产磁场用南北磁极偏转指针。
- 指针：指针的一端与线圈相连，另一端在刻度上从无穷大偏转到零。
- 规模:在Megger的前端从范围“Zero”到“Infinity”的尺度，使我们能够读取该值。
- 直流发电机或蓄电池连接:测试电压由手工制作直流发电机用于手动操作的MEGGER。电池/电子电压充电器可用于自动型兆欧格，可用于相同目的。
- 压力线圈电阻和电流线圈电阻：由于低置的外部电阻，保护仪器免受任何损坏。
梅格格的工作原理
- 用于通过手动类型的曲柄旋转通过手动操作员工制作的测试电压，电池用于电子测试仪。
- 500伏直流足以对设备的测试，可在高达440伏特的设备上进行测试。
- 1000 V至5000 V用于测试高压电气系统。
- 偏转线圈或电流线圈串联连接并允许通过经过测试的电路流动电流。
- 还称为压力线圈的控制线圈在电路上连接。
- 限流电阻器（CCR和PCR）与控制和偏转线圈串联连接，以保护在外部电路中极低电阻的情况下保护损坏。
- 手摇兆欧表采用电磁感应效应产生试验电压，即电枢安排在永磁场中移动或反之亦然。
- 在电子型MEGGER电池中使用的位置用于产生测试电压。
- 随着外部电路电压的增加，随着电流的增加，指针的偏转增加，而指针的偏转减小。
- 因此，得到的扭矩与电压成正比，与电流成反比。
- 当电路被测试是打开的，由于电压线圈引起的扭矩将是最大，指针显示“无限”表示整个电路中没有短路，并且在被测电路内具有最大电阻。
- 如果有短路指针显示“零”，这意味着“NO”电阻在电路被测试。
基于欧姆表或比率表的工作理念。偏转力矩是由电压和电流产生的磁场产生的，类似于欧姆的法律”。
MEGGER的扭矩因V / I而异，（欧姆的法律： - v = IR或r = v / i）。待测量的电阻通过发电机连接并串联与偏转线圈串联。
如果电流供应给线圈，产生的扭矩应该是反向的。
- 高电阻=无电流:-如果电阻非常高，则无电流不应流过偏转线圈。指针的无限位置。
- 小电阻=高电流： -如果电路测量小电阻允许高电流通过偏转线圈，即产生的扭矩使指针设置为“零”。
- 中间电阻=变电流:-如果测量电阻是中间电阻，产生的扭矩将指针对准或设置在“零到无穷大”的范围之间。

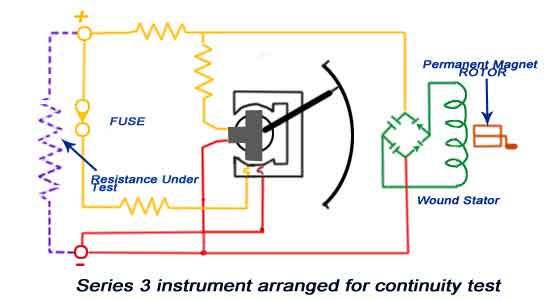

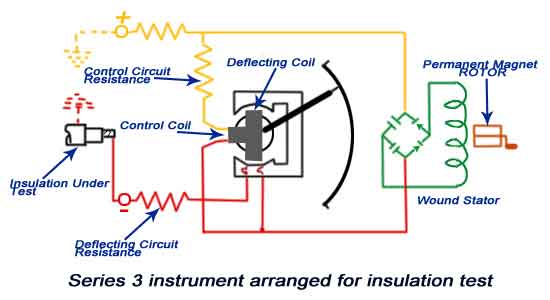

测试用电表连接图
