什么是“或门”?
一个或门逻辑门是执行的吗逻辑或操作．如果门的一个或两个输入都是高的，则逻辑或操作有一个高输出(1)。如果输入都不是高的，结果是一个低输出(0)。就像一个和门，A或栅极可以具有任何数量的输入探针，而是仅具有一个输出探针。
逻辑或门的功能有效地找到两个二进制位数之间的最大值，就像互补和函数找到最小值一样。
2输入或门的逻辑符号如下所示：
或门真理表
2输入或门
真理表列出一个特定数字逻辑电路输入的所有可能组合的输出。2个输入OR门的真值表可以表示为:
3输入或门
如果不是两个输入有三个输入，则会改变或门的逻辑符号和真实表。
3输入或门的逻辑符号表示为：
3输入OR门的真值表为:
在数字电子产品，其他逻辑门包括不是盖茨，NAND盖茨，盖茨也不，XOR门，XNOR门．
或门电路图

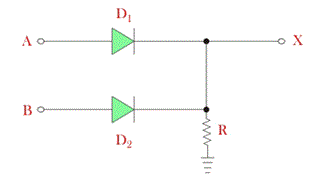

OR门二极管电路图
通过使用a，可以实现简单的两个输入或门二极管如下所示,
在上述电路中，如果A和B施加0V，则不会有电压当任何输入给定+5V时，各自的二极管变为正向偏置，表现为理想短路，因此这个+5V将出现在输出x。+5V意味着逻辑1。
实际上整个5V不会出现在x上，大约0.6到0.7V将落在二极管上作为转发BIOS电压，其余部分电压即5 - 0.6 = 4.4 V或5 - 0.7 = 4.3 V将出现在X.这个4.4 V或4.3 V实际上被认为是逻辑1。
现在，如果两个输入都有+5 V给出，则两个二极管都将偏向。因此，同样，4.4 V将出现在X.
现在如果输入A和B都接地或输入0V，在X处将没有电压，因此X被认为是逻辑0。
或栅极晶体管电路图
“或”门也可以通过使用一个晶体管．在这种情况下，“或”门被称为晶体管“或”门。如下所示的两个输入或门，
现在如果A和B都是0V，两个晶体管都处于OFF状态，因此电源电压+ 5v不会通过任何一个晶体管T到达地面1和T2．因此晶体管T3.会有足够的潜力让它继续。在这种情况下，电源+ 5v将通过地面的路径电阻器r'和晶体管t3.．
晶体管T3.在ON状态下，它将表现为理想的短路，因此整个电源电压+ 5v将通过电阻Rʹ和X端子(节点)将获得0V。实际上，晶体管T3.不会是理想的短路它会有一些电压降通过它将是大约0.6 - 0.7 V。这个电压将出现在节点X，这个0.6或0.7伏被认为是逻辑0。
现在，如果晶体管T的基极1或T2或两者都给定+ 5v，各自的晶体管都将处于ON状态。在这种情况下，电源电压+ 5v将通过其中一个晶体管或两个路径到地。
因此，电流开始从电源通过这个路径流到地面，整个电源电压将在电阻r上下降。因此，晶体管的底座T3.不会获得足够的潜力来制造晶体管t3.上。因此整个电源电压将出现在X, X变成一个高逻辑状态或逻辑1。
或栅极集成电路
或门可用在TTL.和CMOS IC，TTL是晶体管 - 晶体管逻辑IC和CMOS是互补的场效应晶体管IC。我们现在将讨论ICS上的或门的布置。
在CMOS芯片中4000系列是可用的。在数字电子4071是每个门的CMOS IC输入数是2。4075是3输入OR门，4072是4输入OR门。一个4071的内部栅格图片可以帮助你了解这个IC。

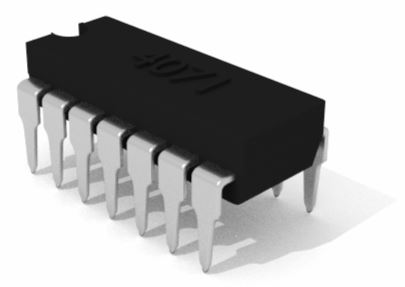

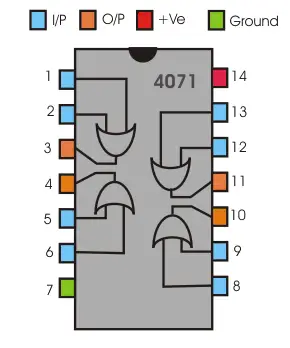

或门IC 4071
4071是14引脚1C，您可以看到四个或门固定在一起，其中有两个输入。引脚编号14是TVCC，其中给出了最大SV直流电源，激活IC。PIN编号7接地。
引脚1和引脚2是第一门的输入，引脚3是第一门的各自输出。引脚编号5和6是输出引脚编号4的第二门的输入。第三个门针号8和9是其输出针号10的输入，最后一个门针号12和13是其各自输出针号11的输入。因此，集成电路内部如何看待CMOS。
或门IC 7432
在TTL逻辑中，内部布置与CMOS逻辑的内部排列不同。在TTL逻辑2中输入或门IC号为74LS32。普遍称为7432. LS代表低功耗肖特基版。
此外，市场上还有一种类型的IC编号74HC32，其中HC代表高速CMOS版本，即它具有更低的当前的消耗和更宽的电压范围。74LVC32是另一个低电压CMOS版本的相同。让我们在74LS32上进行讨论，这是一个TTL IC。在这个IC中，有十四个引脚。7432的内部栅极图可以使您的想法清晰。
在这个IC中，引脚1和2是第一个门的输入，而输出来自引脚3。脚号4和5是第二个门的输入，其输出在脚6。引脚10和9是输出为pn8的第四门的输入。最后一门或第四门的输入是引脚13和12，引脚11是它的输出。
引脚7是接地，引脚14是+ VCC供应，其中再次+ VCC供应，其中+ SVDC是正常和最大电源。必须在+ SVDC保持一件事。如果I / P电压大于此，它可能会导致IC损坏。
